关于HFSS如何获取耦合系数
05-08
在仿SIW滤波器，想知道两个谐振腔之间的耦合系数.在文献中看见可以用HFSS得出， 求问大神们，如何在HFSS中得到耦合系数。

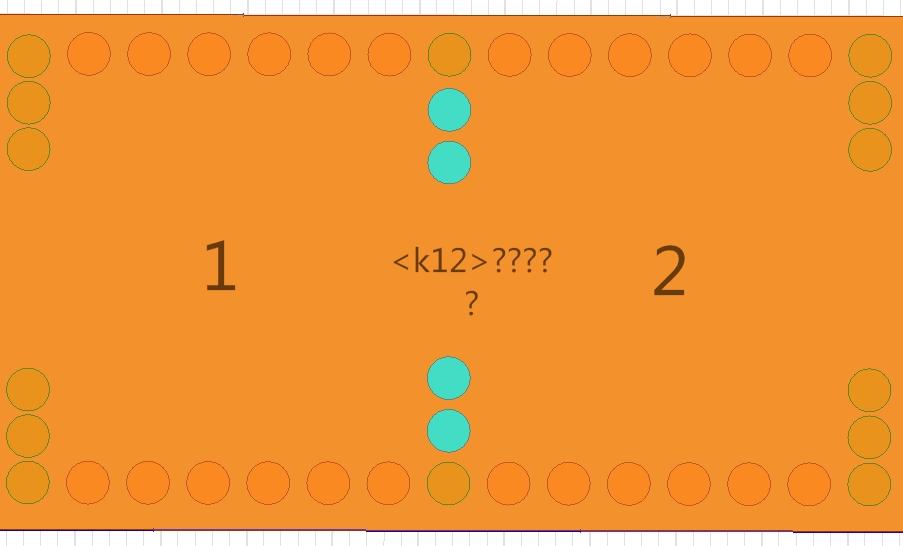

如图，想知道谐振腔12之间的耦合系数

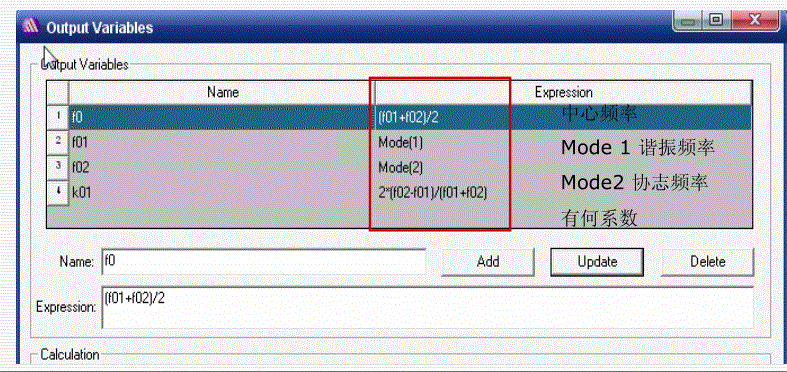

这样?

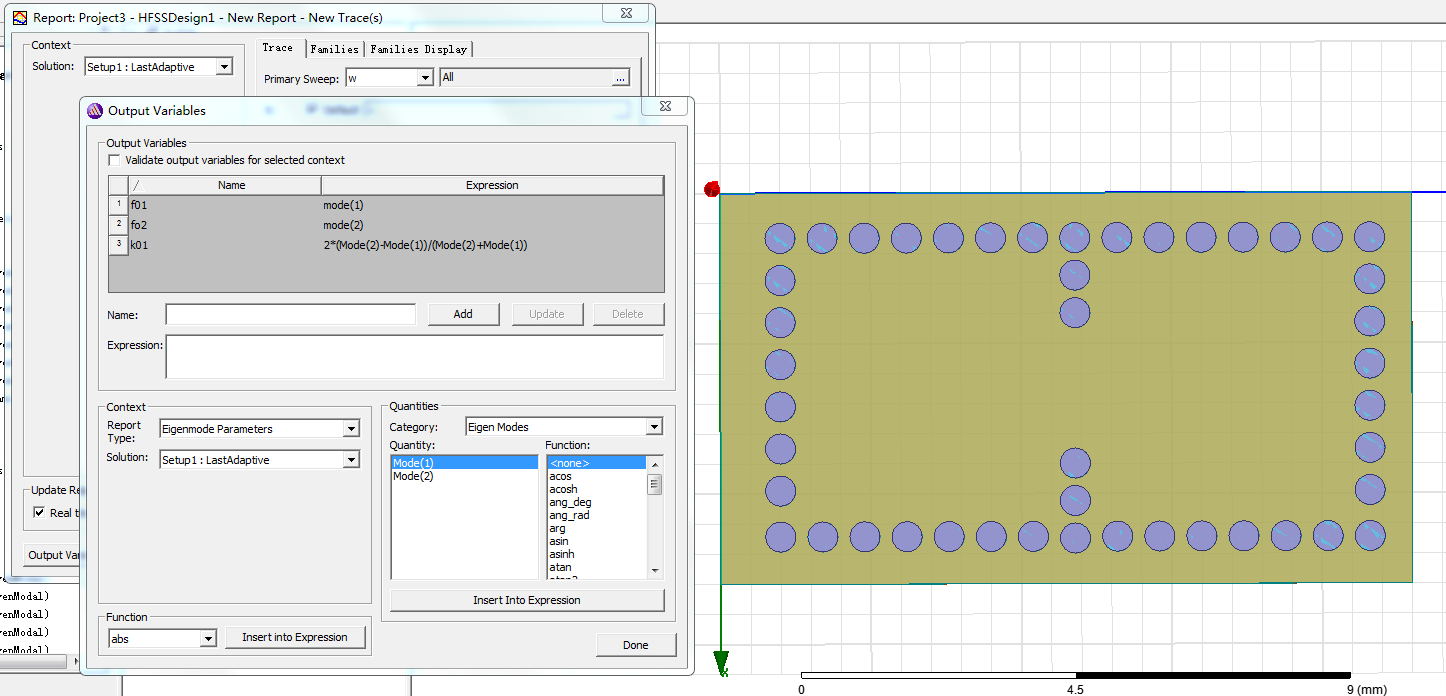

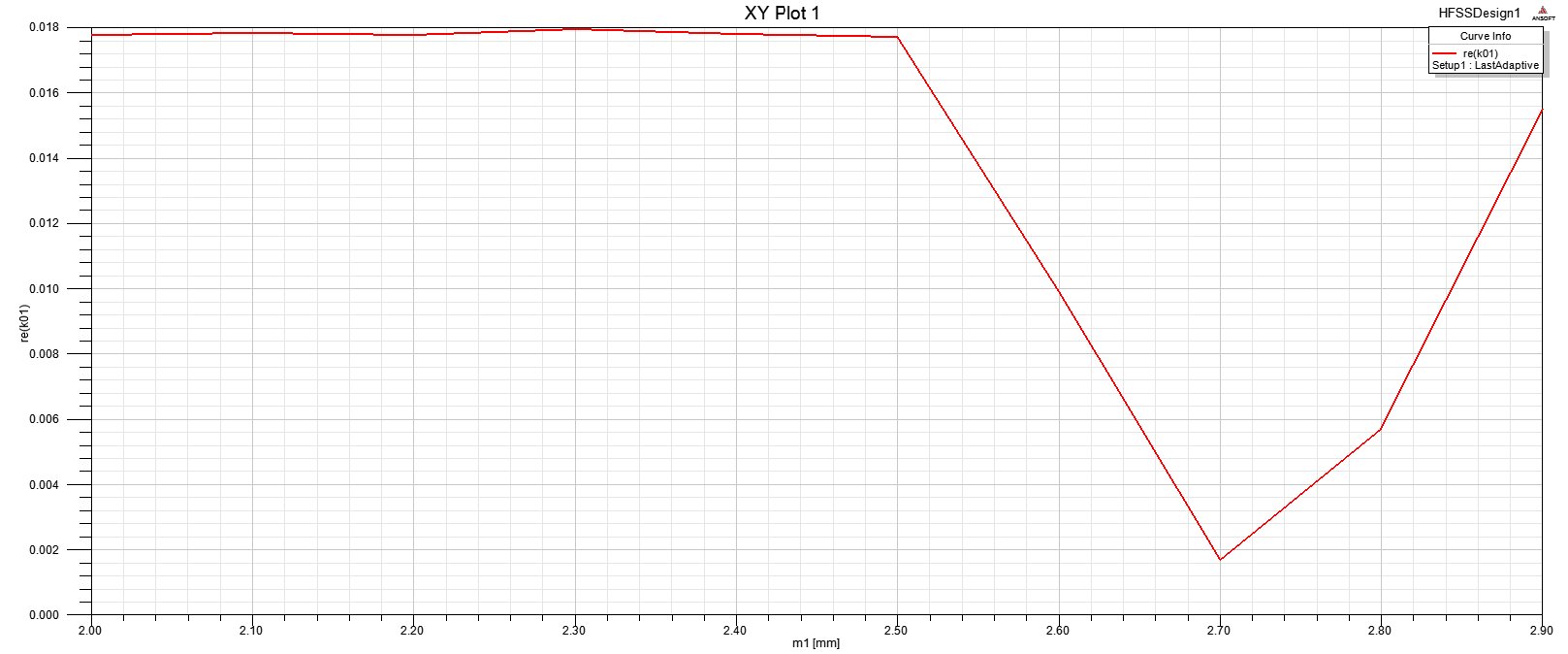

不知道我哪里设置得不对，得到的结果很怪 求大神指导下 错在哪里了
如图，想知道谐振腔12之间的耦合系数
这样?
不會HFSS的公式算,我都直接看值自已execl算
十分感谢！ 我去试试
excel 怎么看哦?大神
把耦合的曲線的峰值用公式算,但要磁/電耦/混合耦會不同,這你就要自已看書了
但是耦合曲线的峰值 我再哪里看哦。
不知道我哪里设置得不对，得到的结果很怪 求大神指导下 错在哪里了
最好是把HFSS的S矩阵导入到AWR中，直接调出你想要的波形，放出来的耦合系数与实物有差别
