VSWR=2.7@5.85GHz 原因是？

05-08

天线在5.85GHz，VSWR值为2.7。VSWR的标准上限是2.0，有约4/5的产品VSWR都能在1.8左右，但还有1/5产品VSWR为2.7.
知道是哪里的原因会造成这种部分产品VSWR不良的情况?

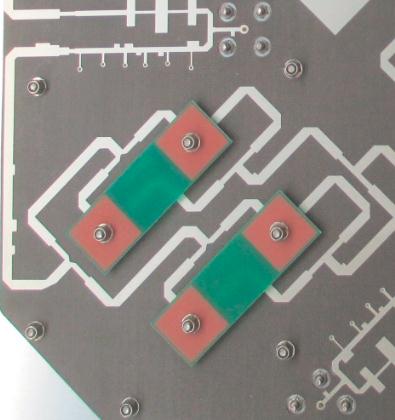

天线有插头和PCB，图中绿色板子和灰色板子之间有塑料支撑柱子。如果是PCB原料的问题，要怎么证明?

先顶一下产品一致性的讨论我也遇到的问题可以交叉验证好的和差的交换部分找问题所在 PCB验证就从端口接几根端口出来测S参数就行
但PCB问题要放在最后考虑，但这些都忽略了焊接差异。所以还要综合考虑

小编留言：

非常感谢，不良PCB放到良品上，会使得良品变为不良，确实PCB有问题，请问S参数怎么测试?

不知道你的PCB的介电常数一致性怎么样。

小编留言：

介电常数这边测不了，请问怎么测?需要什么设备

粗糙的验证就是接 Port 出来，测s11 s21看一致性。我现在也在考虑生产一致性的问题，我的想法是从网分上引出两个探针直接放在PCB上测试。这个很快捷
