HFSS端口尺寸设置：CPWG(接地共勉波导线)
05-08

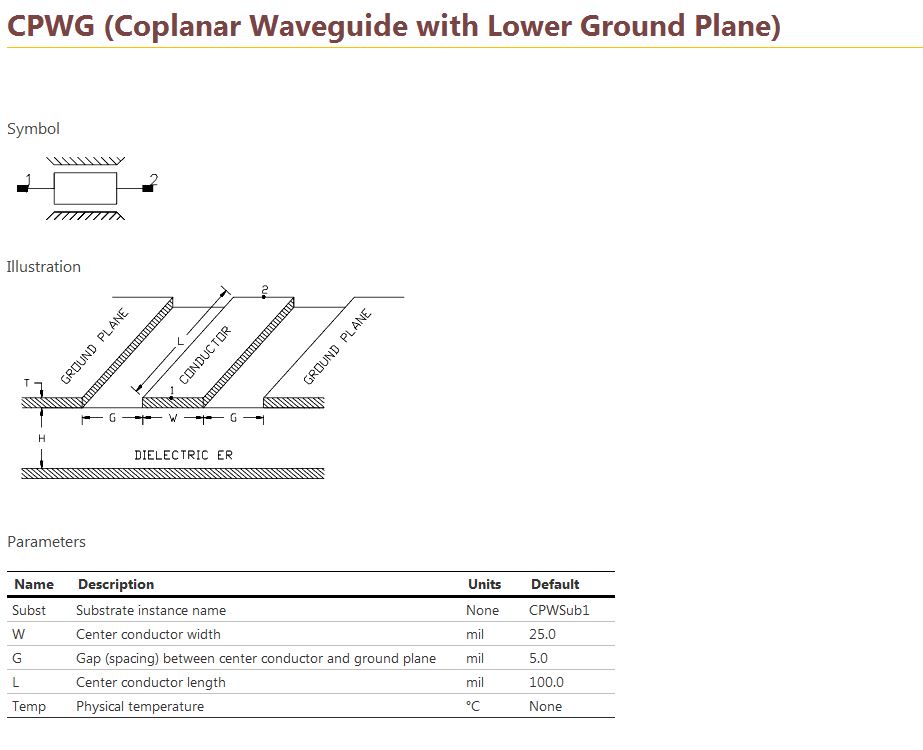

在ADS电路模型中，有CPWG传输线：
现在，我想在HFSS中建这样一段传输线，查阅的了很多资料，都没有波端口尺寸的计算。
请问，这波端口尺寸怎么确定呢?
现在，我想在HFSS中建这样一段传输线，查阅的了很多资料，都没有波端口尺寸的计算。
请问，这波端口尺寸怎么确定呢?
为这种问题悬赏！? RF币留着吧！

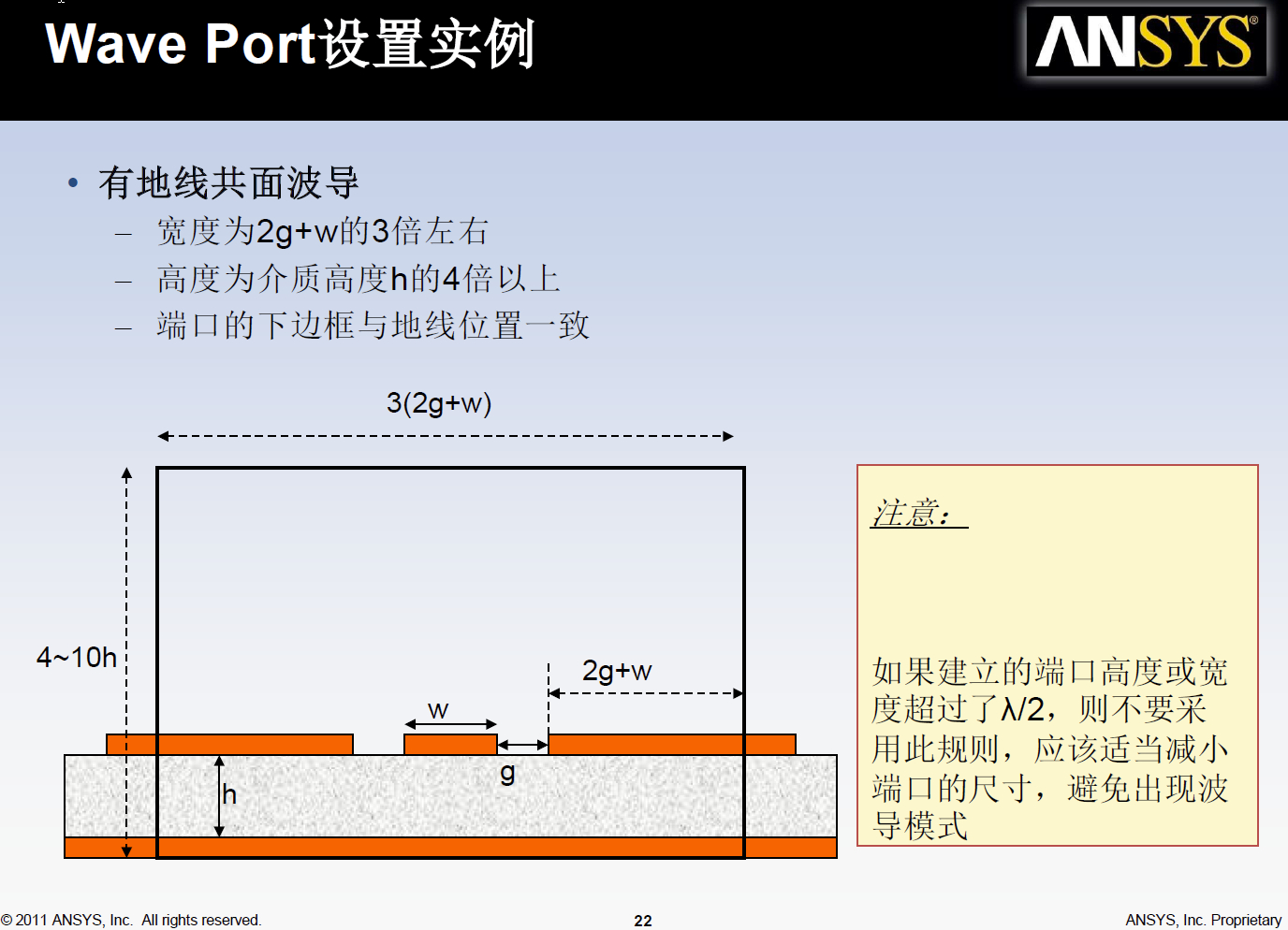

有看到CST宏功能有一项可以根据模型尺寸generate一个比较合理的waveguide port尺寸，如果可以的话，你可以将模型导入试一下
谢谢！ 能把这份资料分享下吗?
早就分享了，论坛上找找吧。
