标签天线 S11很好但阻抗不匹配

05-08

最近在仿真Impinj J41型标签天线，尺寸是按照实物测量出来自己优化的，仿真结果发现天线的S11小于-10dB，但是没有实现共轭匹配，请问这是怎么回事，改如何解决?J41使用芯片为：monz4 芯片阻抗：Z = 14.5 - j*161
仿真结果： Z = 0.963+ J* 166.5 915MhZ 处 S11=-26.9，-10dB带宽为890MHZ

芯片和标签天线之间有其他空余位置或器件吗?

没有了，标签和天线是直接连接在一起的

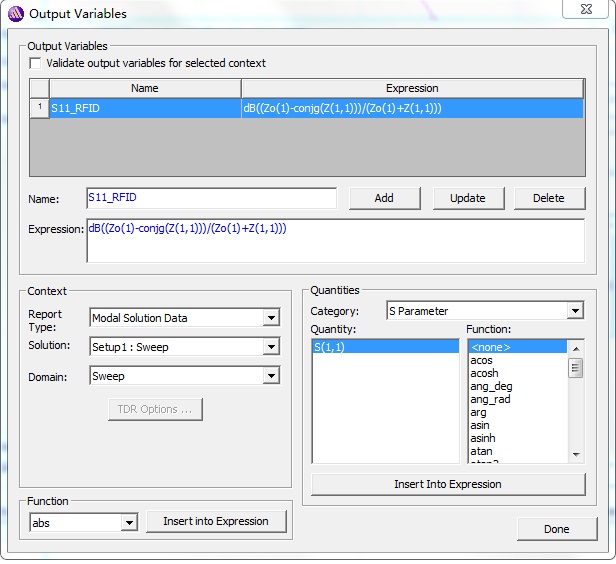

你好，我刚刚接触标签天线这块，请问这里的S11应该不是直接获得的吧，对于复数形式的芯片阻抗，这里S11的计算公式应该是 |(Za-Zc*)/(Za+Zc)| ，Za为天线输入阻抗，Zc为芯片阻抗，我在HFSS里编辑公式是这样的，但是我不确定对不对? 能不能帮我看下呢
