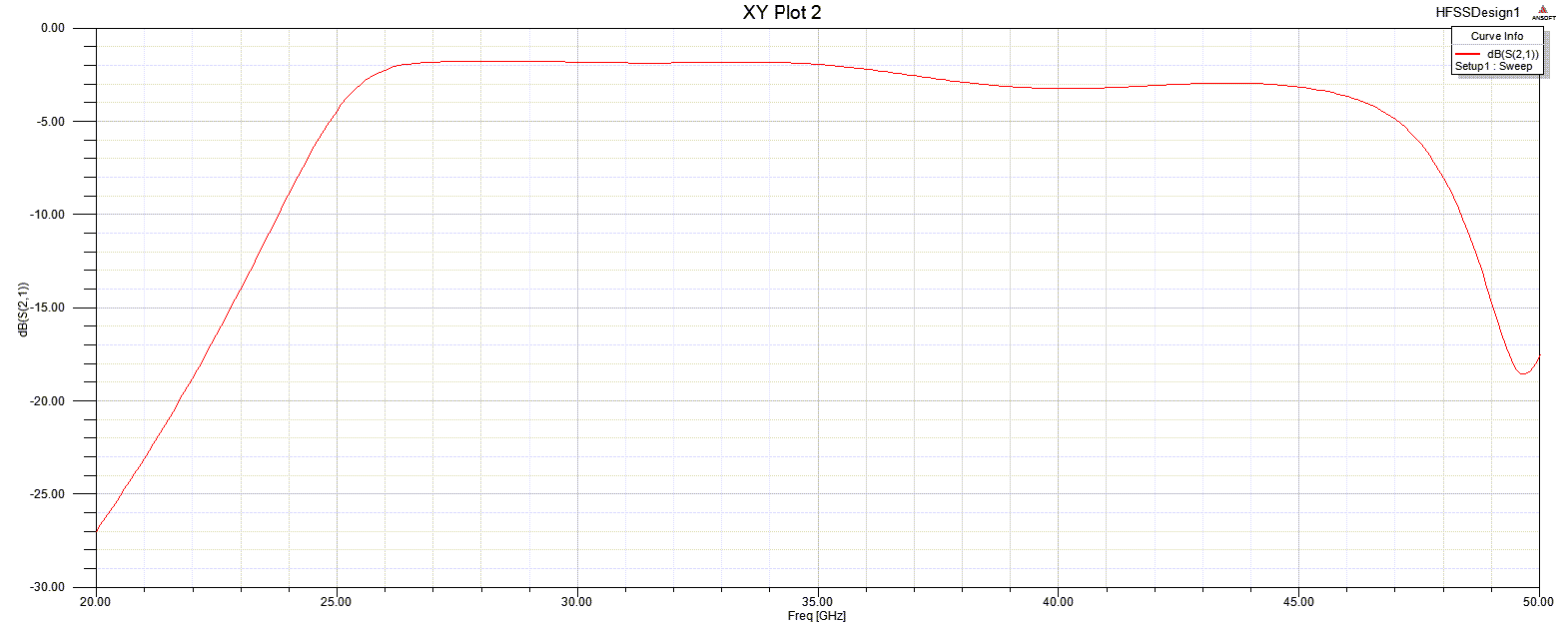

关于SIW滤波器HFSS仿真的带外抑制性问题
05-08
1.增加谐振器的阶数

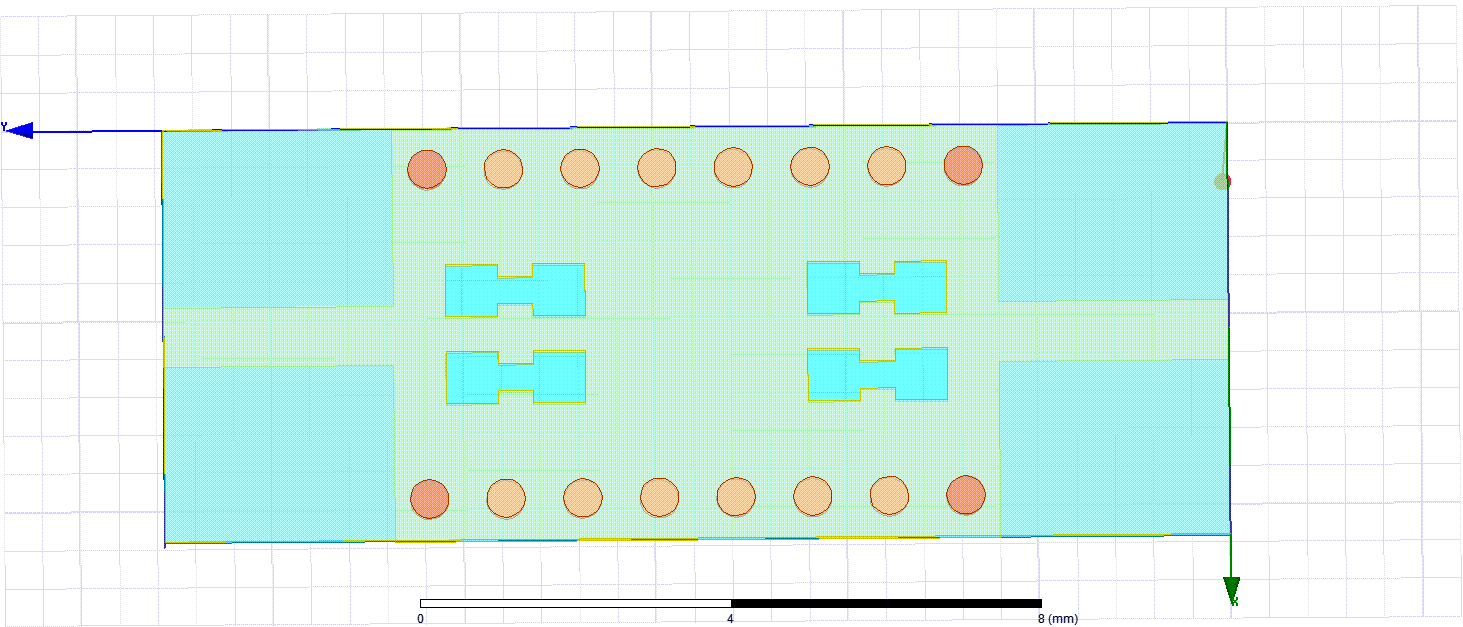

对于你这个结构，多增加些DGS的数目
2.使用交叉耦合结构形成传输零点
考虑在间隔的DGS单元中引入一些馈线，形成交叉耦合
十分感谢大神！ 我试试
LZ，请问你的DGS结构单元是怎么仿真的，加空气盒了吗?设置什么激励呢?
小编留言：
加了空气盒的 波段口激励的
嗯，问题已解决，谢谢
小编，在么请教一下siw的相关问题行么，小白
