hfss15仿真贴片天线模型问题
05-08

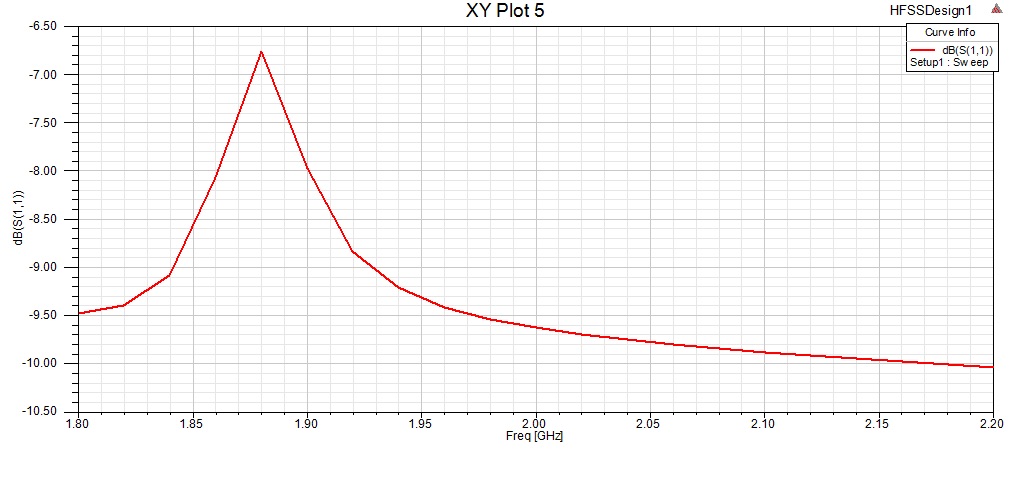

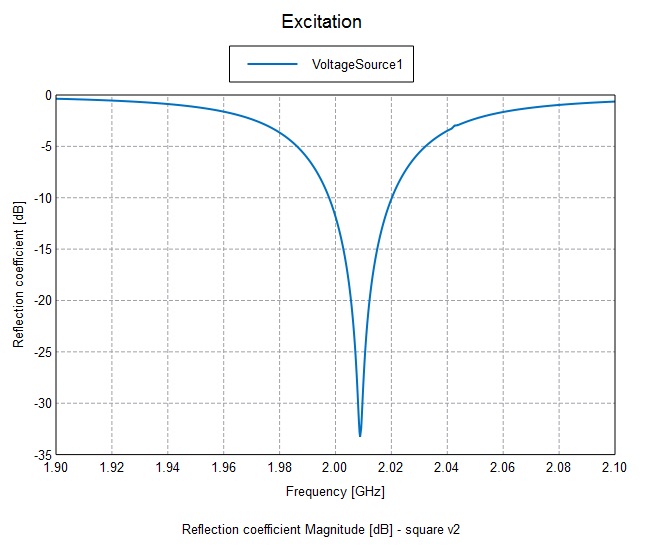

刚学hfss仿真贴片天线,模型是最简单的矩形贴片同轴探针馈电,但是一样的模型用hfss和feko仿真出的结果完全不同。hfss的s11明显有问题,各位大神帮我分析下我哪出错了,谢谢。
不知道为啥上传不了附件,传百度网盘了。
链接: http://pan.baidu.com/s/1qXvrFyc 密码: xr51
不知道为啥上传不了附件,传百度网盘了。
链接: http://pan.baidu.com/s/1qXvrFyc 密码: xr51
你模型里激励端口设置的是wave port,书上是Lumped port
结果一样,没变化。哪本书上有这个例子?
HFSS天线设计、HFSS电磁仿真设计应用详解,对于初学者来说,这几本书还不错
了解,會去找看看HFSS天线设计、HFSS电磁仿真设计应用详解這兩本來參考看看
两种不同的软件,擅长是同的。 hfss的准确度不用怀疑,使用的问题。 估计是模型建错了
同轴电缆wave port加段铜柱
楼上说的对。
