hfss怎么画贴片天线同轴端口？
05-08

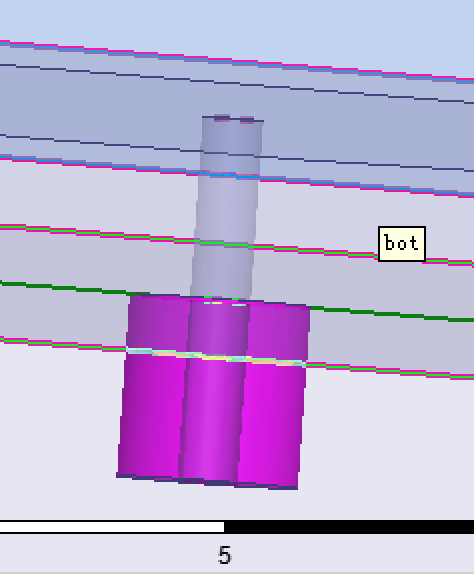

我是这么画的，但是仿出来vswr 5000多，我怀疑是端口画错了。我用的是lumped port，因为wave port报错。
airbox 我从接地层开始往上会报错，从更下面开始加就没事，必须这样吗?
还有，我画的模型是双端口的，方便调节左旋右旋，设置的时候一个设port另一个不设对吗?还是说最好直接删掉不用的同轴端口?
看不到你的积分线呢，airbox不可以和地共面。双端口就画两个port嘛，至于用哪个在结果中设置。
积分线就是从探针外径到同轴线。端口在结果中怎么设置?不是加了port画了积分线就有激励了吗?可以同时加两个port吗?
不是的，结果中可以控制HFSS——Fields——Edit Sources，可以选择不同端口的幅度和相位。
谢谢，顺便问一下，对于我这个同轴线，积分线是不是设置在任意的径向上就行?
恩 应该是的 至少我仿真的时候没什么差别
找到原因了，果然不能用lumped port。wave port要设置在airbox边界上才不报错
我怎么觉得lumped port也是可以用的 只是用法不同
