求关于获取CSRR结构等效电路的文献

05-08

在学习CSRR结构，求关于CSRR结构等效电路的文献，最好是能说明怎么得到的等效电感电容，想学习怎么画出等效电路的方法，一直找不到比较详细，大多数文献都是直接给出等效电路，求大神帮助.
（CSRR应用到SIW滤波器中）

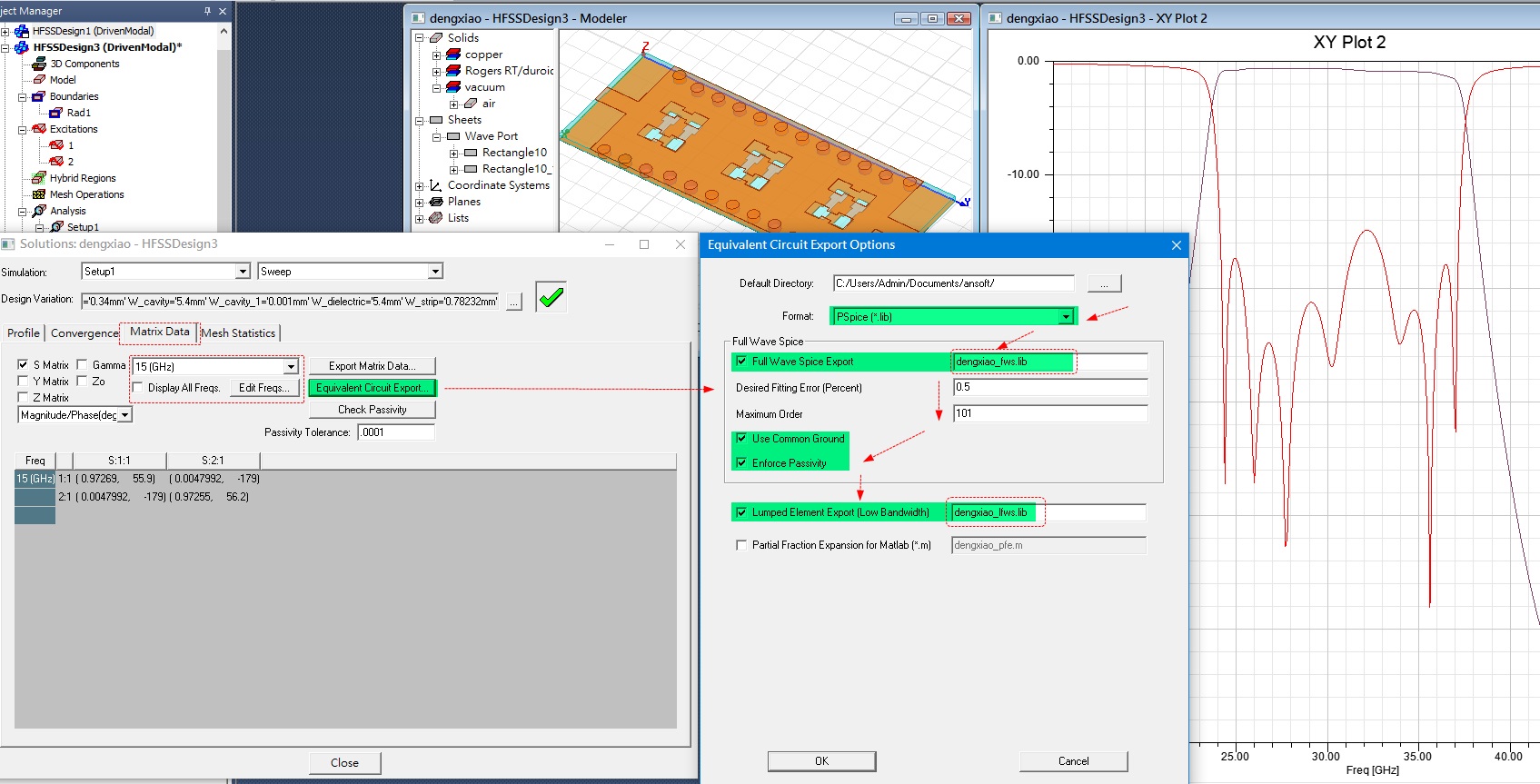

这是HFSS的方式，(ADS也有它的方式、CST也是有它的方式)

(NODE 0)、0 = Ground or Comm Ground

小编留言：

太感谢了我去研究下！

能说下每行元素的意义吗?r,ls,rc,cs,rp,cm都是指什么呢?3to1是指三端口到1端口之间吗? 那后面两个数字5 7 是什么意思呢? 1to0就是一端口到地吗?

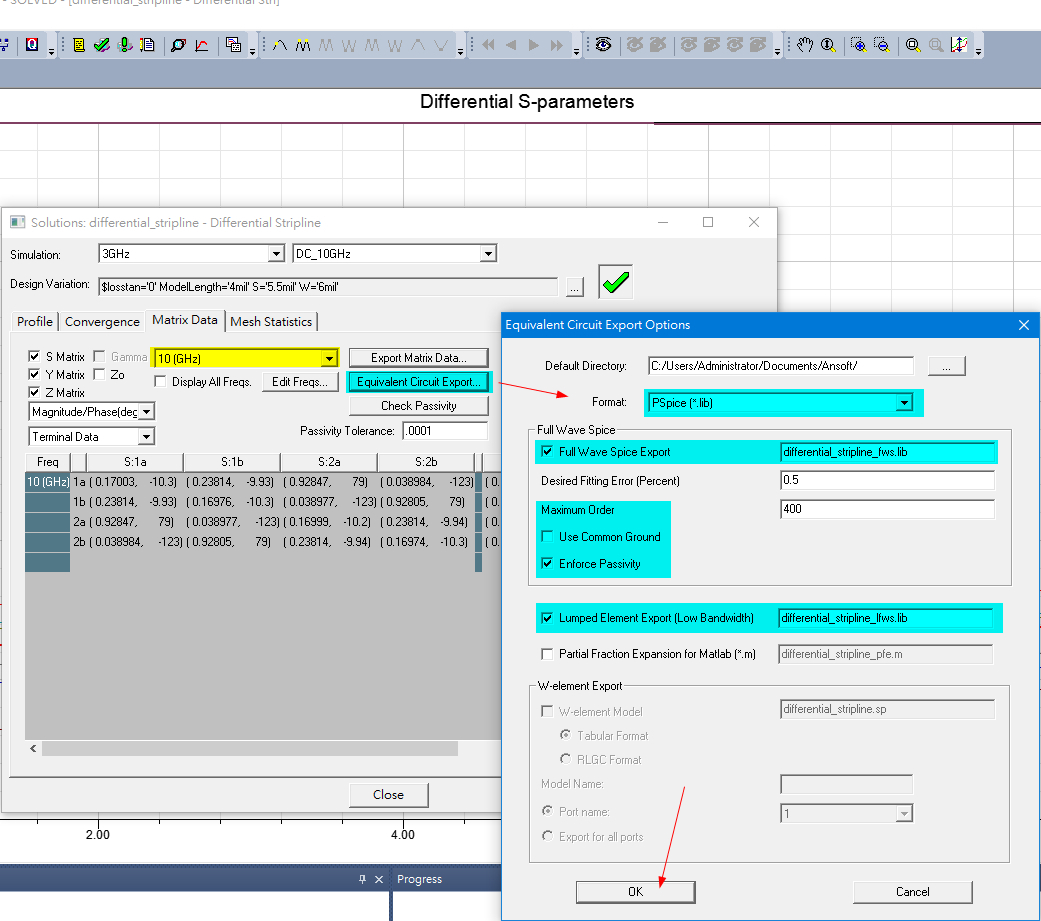

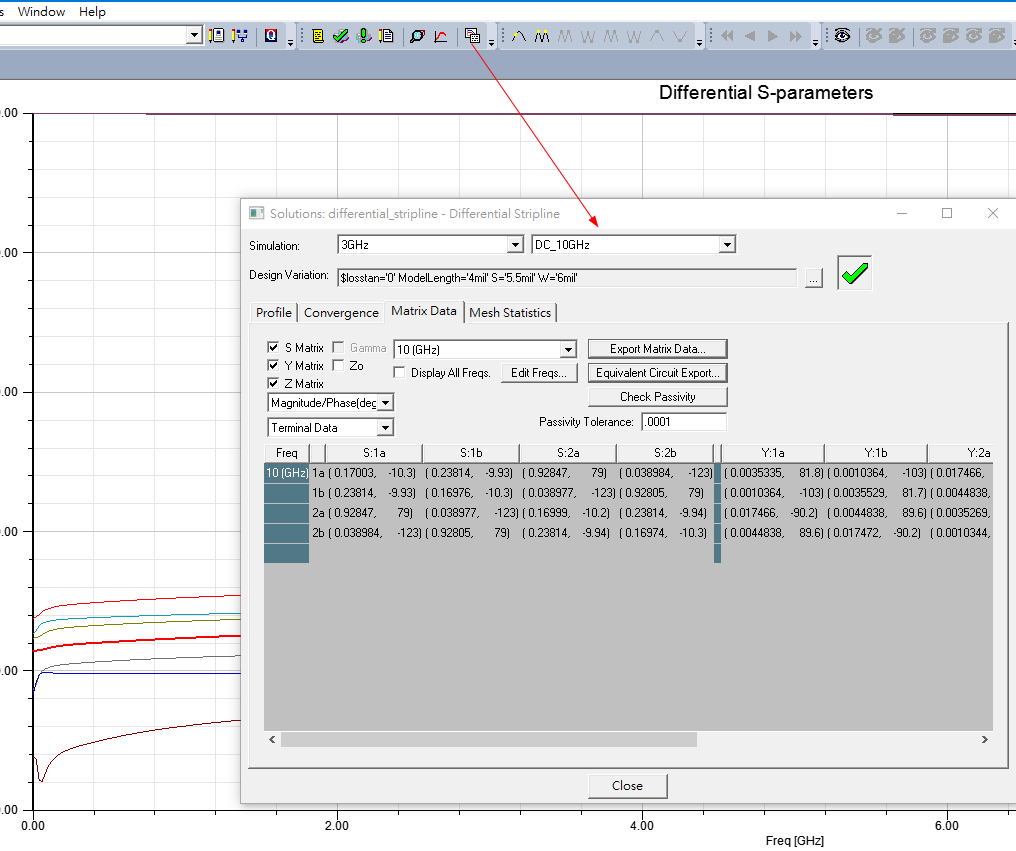

首先是Pspice model 的导出，HFSS自己即可完成，但要注意的是: Pspice model 缺省是low bandwidth 指的是 > 500MHz以下、或是中心频率的+/- 300MHz范围内的等效电路值。

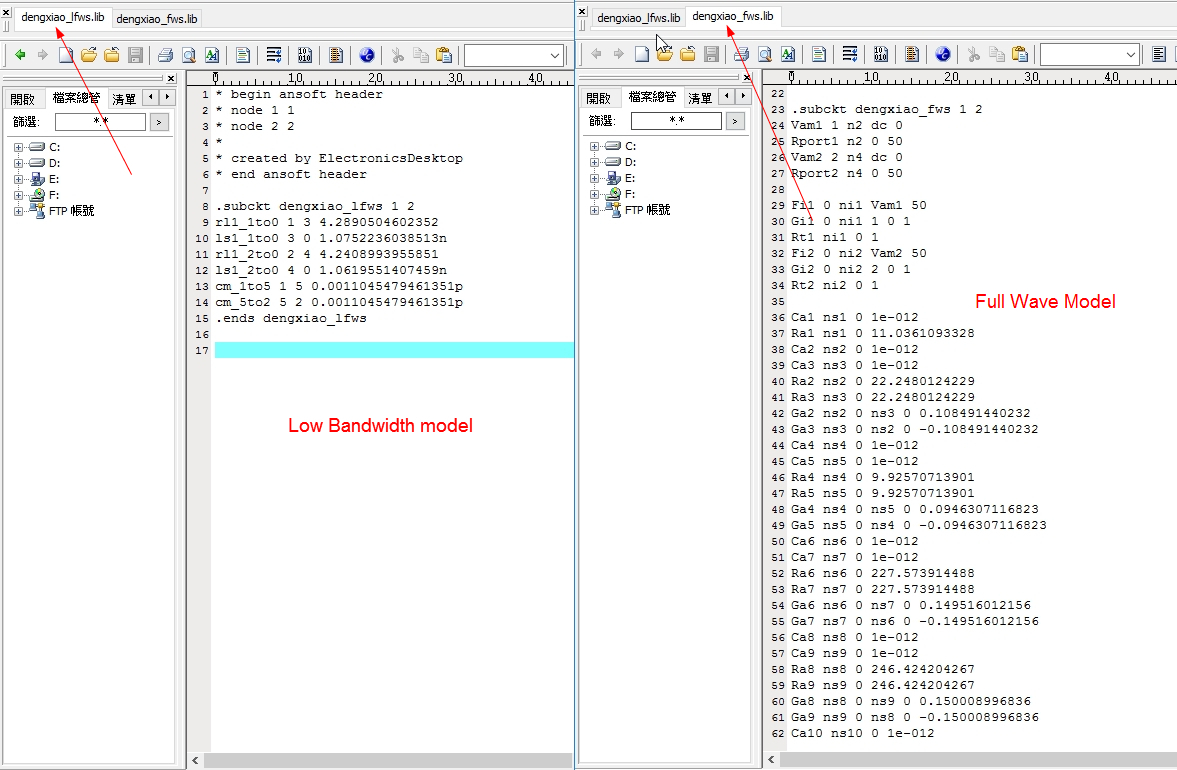

因此导出的等效电路有两种: 1_是low bandwidth model、2_是Full Wave Model 这是整个仿真环境中的等效，通常它非常非常的"细"-而且不是一般人需要的模型！

所以，你已经找错目标了....

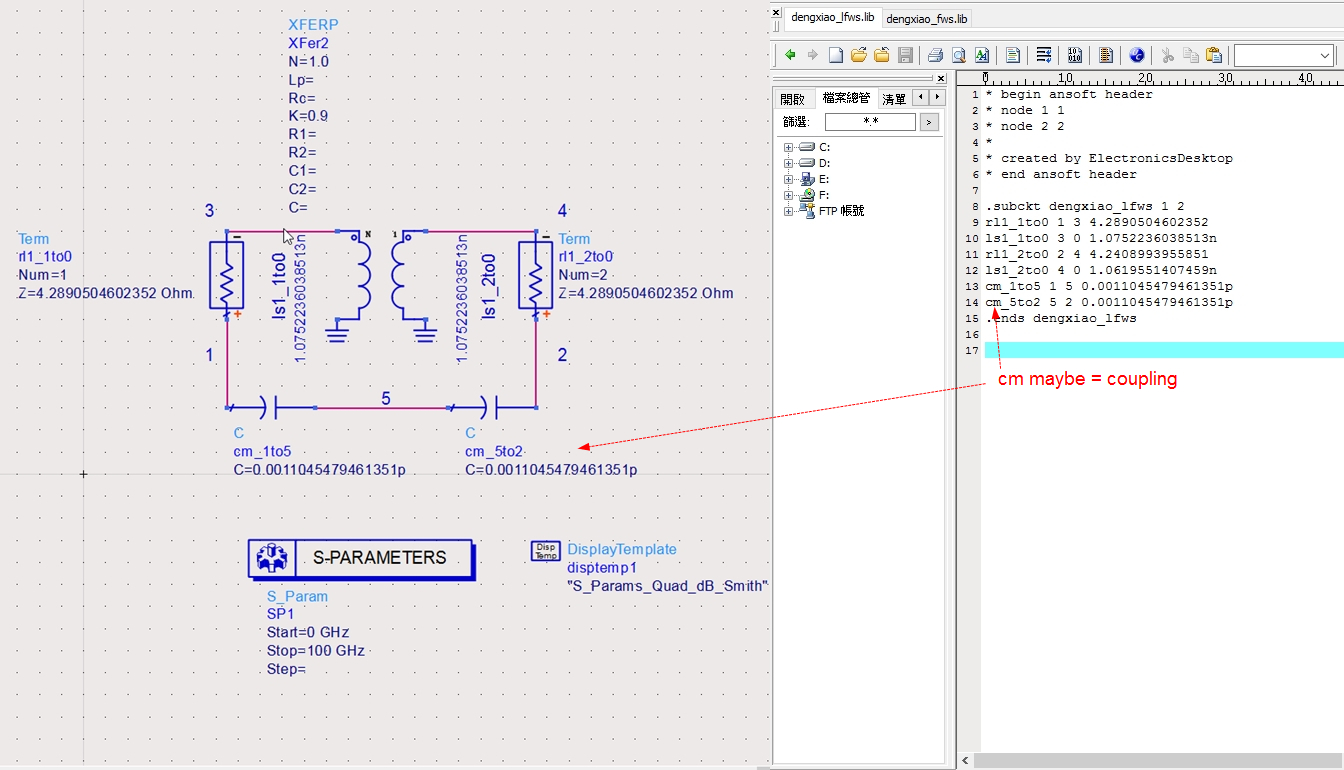

等效电路模型是这样导出来的...此时的0指的是你PCB的反面，而5指的是AirBox与waveport之间的效应 (cm 也许是指波导管效应的共振能量)

你要解的psice model的问题在此一并回复，但是...请注意我没有义务一再的解答下去，因为那不是我的工作，你要自己去深入。谢谢理解。

对头谢谢大神了我自己去研究下麻烦了

十分感谢谢谢大神了我自己会研究下去太感谢了！
