CST中怎么查看天线输入阻抗

05-08
我用的是CST2010 SP1,想咨询下 怎么在圆图里查看天线随频率变化的输入阻抗呢? 也就是说2M时的阻抗是多少,3M,4M的又是多少?
还有一个问题,为什么s1,1曲线会在圆图以外呢?
最后一个问题,怎么将sp1升级到sp8呢?
先谢谢各位的答复了!

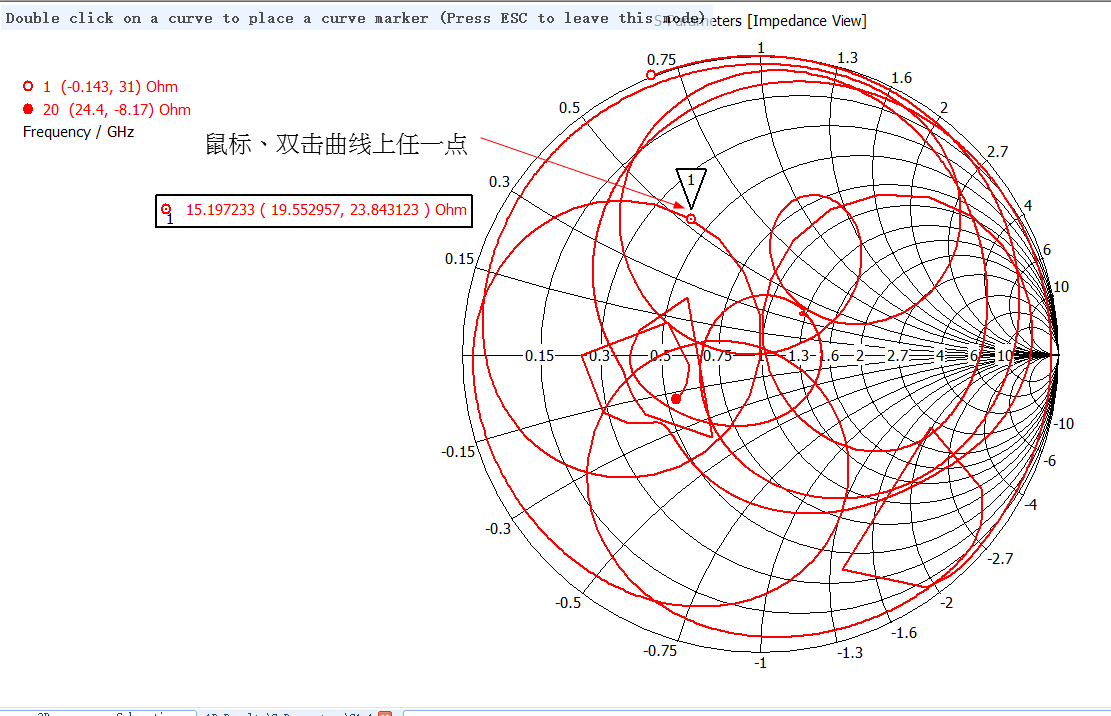

用快捷键或里面也可以找到,键盘上点M,双击图中曲线,更改你想要的频率,就出来了;在圆图之外,两个方面吧,看网格或计算有没有收敛,如果计算结果收敛ok的话,那就是计算误差了;sp1、sp8是什么,求科普

小编留言:

恩,我已掌握方法。SP1什么的是我师兄提了一嘴,问我的cst是sp几,我看安装文件中是sp1,我就在这里问了。应该没什么区别。只是高版本的在低版本中没法运行。谢谢你的回答

方法:

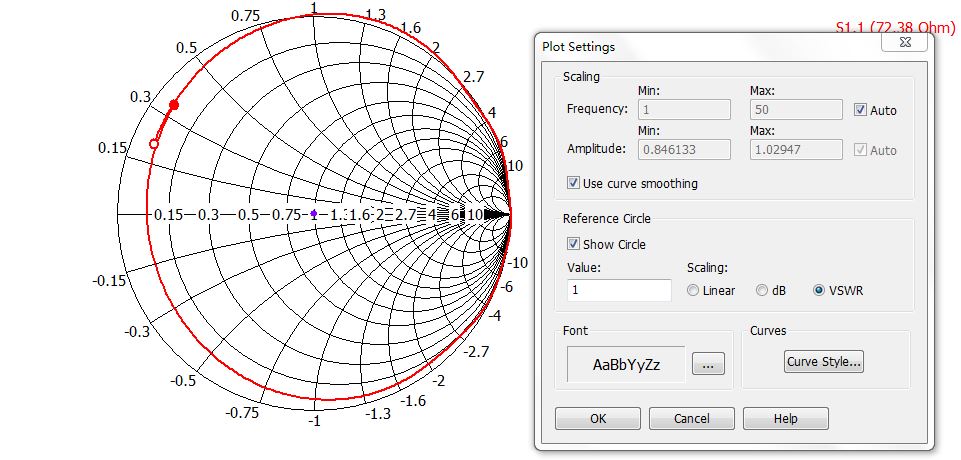

** 线跑到圈外!? 是仿真失配或是仿真环境设置不恰当造成的。
*** 若你并非使用正版?  升级补丁等于是重装一次CST !
不用缘木求鱼,本版的资源里有许多实用的使用技巧、秘技,而且还有中文版。再不然就是CST自附的 (帮助文件),虽然它是E文的--当它是外语教学吧。

小编留言:

谢谢传授!我已正确找到固定频点的输入阻抗!

谢谢传授!我已正确找到固定频点的输入阻抗!
