HFSS天线 发射接受频率,参数修改
05-08
对于一个天线,接收和发射频率不相同,在设计的时候是不是指的就是双频天线?如果不是的话,设计上有什么不同呢?望告知。十分感谢

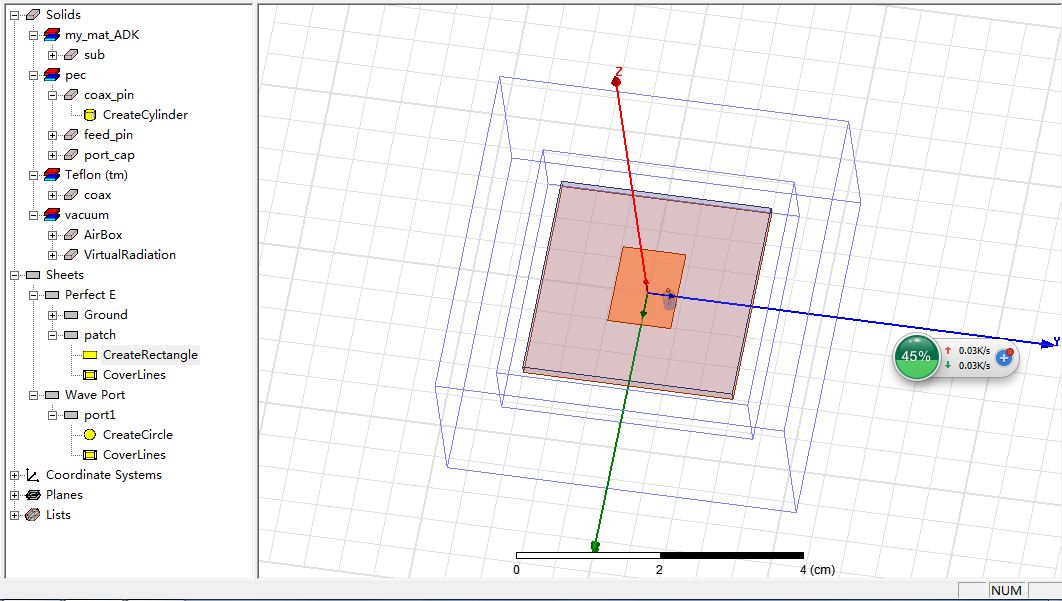

还有就是已经设计好的天线如何修改里面的参数?我想要修改patch的长和宽,有大神知道的话,麻烦告知,谢谢
还有就是已经设计好的天线如何修改里面的参数?我想要修改patch的长和宽,有大神知道的话,麻烦告知,谢谢
可以,如果两个频率是一个馈电端口,可以后面用双工器分开来用。
1、收发频率不同不一定是双频天线,收发通道可以通过天线后面的双工器(频分器)分开;
2、双频天线主要指天线本身在一定频带内具有阻带特性;
3、参数设置可参看HFSS手册,或帮助文件,里面有详细介绍。
我弄了一个双频天线,他可以在两个频率下工作,请问这个天线可以被认为是一个是发射频率,一个是接收频率吗?
我画了一个双频天线,他可以在两个频率下工作,请问这个天线可以被认为是一个是发射频率,一个是接收频率吗?
那如果不是一个馈电端口,是不是就可以直接用,不用再分开了?
比如FDD-LTE设备,收发是不同频率;TD-LTE设备,收发是相同频率。不管如何,天线必须能同时覆盖设备支持的上下行band。
好的,十分感谢
