hfss仿真归一化电场图的出现凹凸
05-08

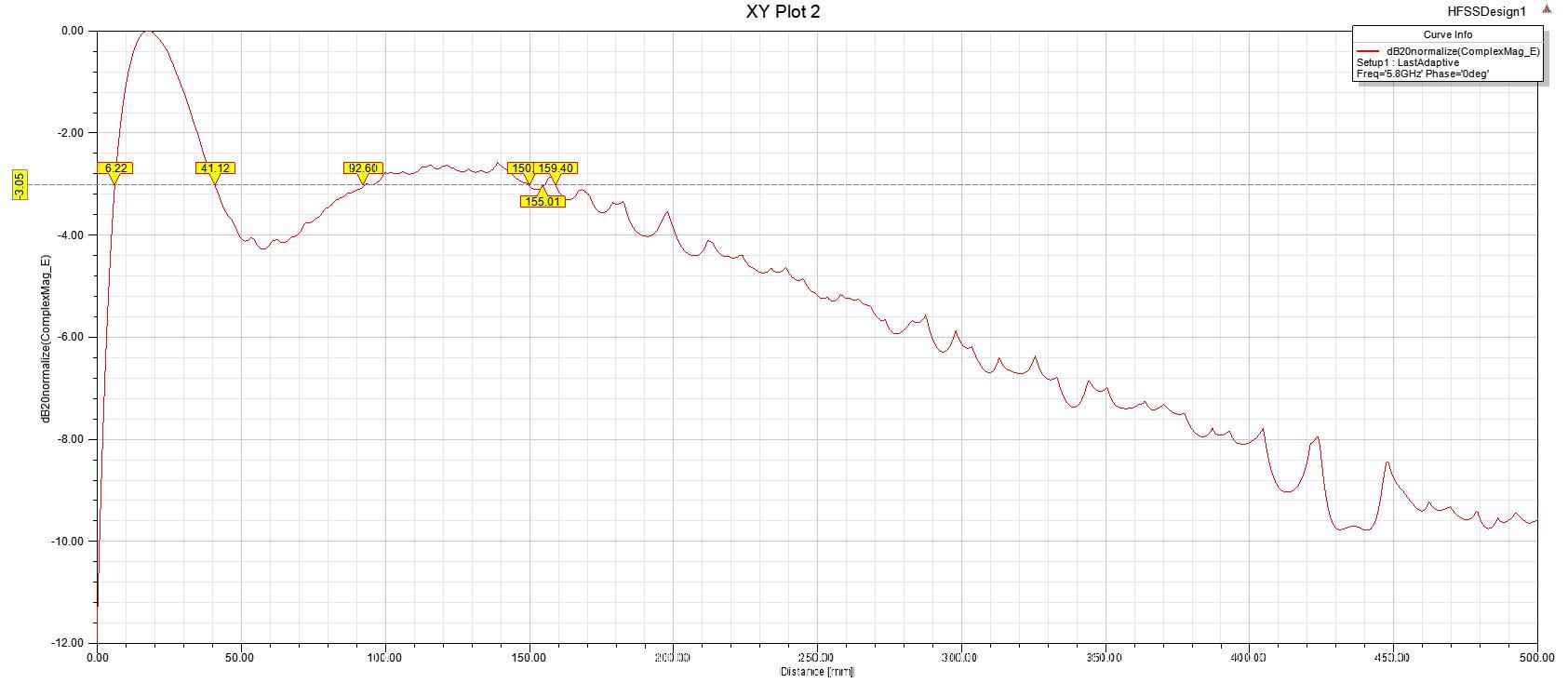

hfss仿真在z轴画了一条线,然后看它在z轴上的归一化电场图,频率是5.8G。不知道为什么出现如下的情况
。
。
如果没有预期过该有什么样的结果, 做这个仿真的意义是什么!?
这张图在告诉你,从天线辐射面到一米尽处的电场分布概况,推算一下那个最高点(约16mm_比5.8GHz的频率还要低一些)正是电压最大处、也就是你天线电场的0.25波长处。(后面的请依此类推)。
与预期的结果差的比较多,是想得到-3dB聚焦区域的范围,从图里面也看出了-3dB的范围了,但是出现了以往没有遇到过的情况,就是出现了这些个高高低低的皱褶,不清楚出现它的原因。是不是由于频率高了还是别的原因。
已经有半功率点的概念了,你还不了解介质损? 路径损? 真实环境中还有一个多路反射的影响 (但软件环境中一般都是电壁、磁壁所以这个现象就不考虑了)
excitations来修正输出
