hfss中建模如何加入一个二极管
05-08

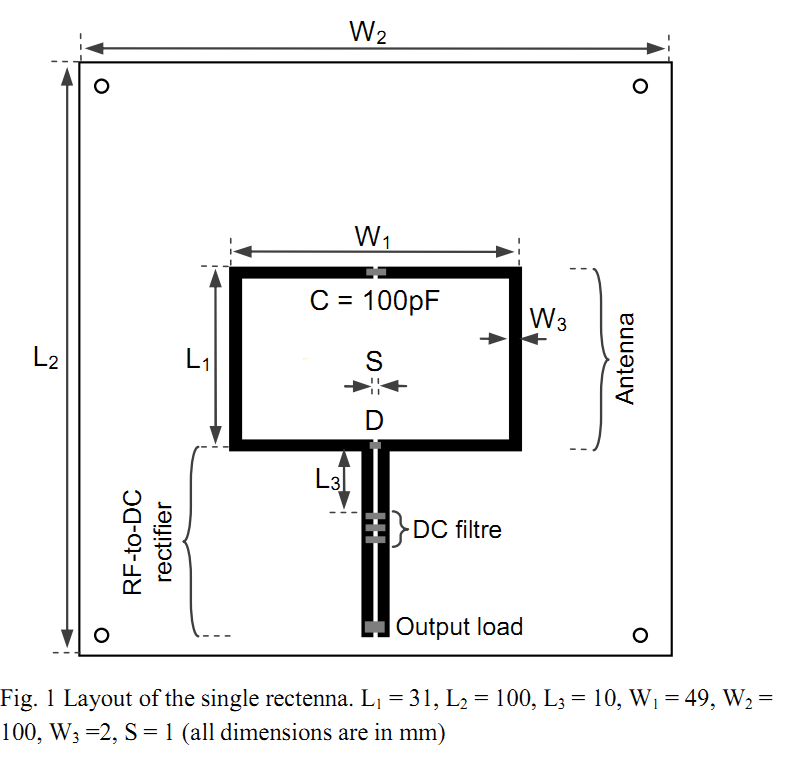

文献:“Transparent Rectenna and Rectenna Array for RF Energy Harvesting at 2.45 GHz ”中的天线模型需要加入一个SMS7630肖特基二极管,用hfss仿真不知如何建模,求各位大神指教!
在HFSS里只能以Lumped RLC的方式带入,但是...你必须先以RLGC的方式导出窄频等效线路之后,才能引入Lumped RLC !
另一个方式是AnsysEM套餐中的Designer + HFSS联合仿真。
能够直接带入Diode 参数的已知是CST、EMPro 这类 FDTD的软件,因此凡是TD、MOM求解法的软件应该都可以?
受教了膜拜
111111111111111
这个是不是可以用HFSS和ADS联合仿真?把天线其它部分导出,再在ADS中仿真
受教了,谢谢!
