微带电路的尺寸问题

05-08

知道要设计的带宽了，比如说是30GHz到50GHz，怎么根据带宽设计微带线的尺寸

微带线的尺寸设计随便找本HFSS仿真设计的书里面都有介绍的，还要选择合适的介质基板，你提供的设计带宽比较宽啊，相对带宽都要50%了，设计起来要考虑的方面还是很多的。

还要考虑哪方面的问题，应该看哪方面的书

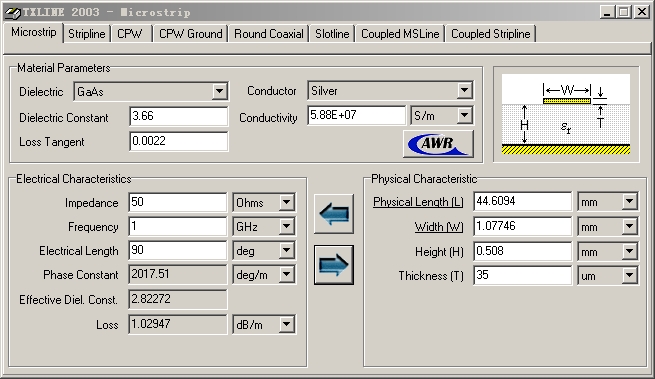

可以搜一搜关于微带方面的设计，比如微带天线，微带滤波器等相关论文，其中就会有介绍微带的理论知识和算法，当然也用专门的软件计算尺寸（论坛里就有讨论过），但是还是需要先了解一下理论知识。

首先你要考虑用哪种介质材料，根据介电常数、板材厚度和滤波器的相对带宽选择合适的滤波器设计结构，因为相对带宽50%的滤波器往往耦合线宽度和间隙都比较小，还要考虑加工可行性。一般相对带宽40%以上的用终端开路交指结构比较合适，但你频段那么高，短路线接地孔的寄生效应又比较明显。用普通结构的滤波器间隙又很小，根本加工不出来。还是要认真考虑以下的。

另外，带宽跟微带线宽度貌似没有直接关系，间接关系肯定有。你要先确定耦合线的耦合度或者微带线的特征阻抗，才能确定宽度。
