串联短路线和并联开路线对天线的影响
05-08

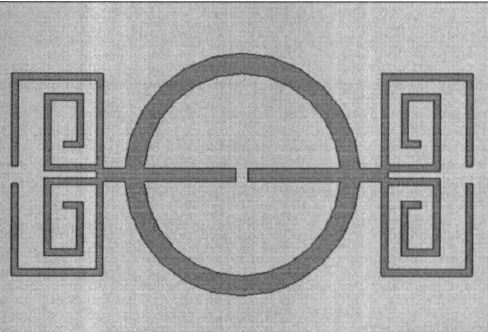

在很多天线中都使用到短路线或者开路线,如:
这里的短路圆以及其他天线中用到的短路线对天线来说有什么作用的?
这里的短路圆以及其他天线中用到的短路线对天线来说有什么作用的?
照图仿真一下...不就清楚了?
中间馈电,偶极子天线的话
中间短路圆是起到T型阻抗匹配的作用
具体可以看折合偶极子及其变形
好的 谢谢了
仿真的话只是针对这一个天线,我想知道原理和为什么会有这种作用?谢谢啊
不仿真或是实作!? 你怎知非原创者所说的原理是真理?
** 偷偷的告诉你,我也是属于原创者这一类的属性,但是...我得诚实的说: 有时后所谓的原理,其实只是为了自圆其说、在不经意的情况之下得到的意外结果!
谢谢您的热心回复,很同意您的观点,这种短路线或者成为匹配环我之前也仿过,虽然有效果,但不知道原理是什么,所以才会有些纠结。
能用眼看出来的一个特性:
当某一个特定频率的电长度达到180度、而又正好走至半圆中线时,这时候从天线的思路去看它...
它会在电性上成为一支(分离的)多频半波偶极振子天线! 而短路圆将在这个时候呈现电性上的开路。
但大部份时间可将它视为宽频半波偶极天线。
找到了一个说法,就是将T型环等效成电感的串并联就可以了,终于解决了
结贴了 谢谢各位的帮助
。
