传输线的工作频率 dispersion diagram 问题
05-08
直接粗暴地抛出问题先：如何得到dispersion diagram? dispersion digram能否解决我以下说明的问题 （有兴趣请看下面，跪谢--么么哒）
简介： 我们都知道，不同传输线它的工作频率不一样（其实我想用截止频率，但感觉不准确--），就像sma接头一样，它也有实用的频率范围，超过那个范围去用，就不准确，损耗会很大。我这里说的工作频率就是这个意思。一个简单的例子：我们经常看到说共面波导可以用的频率范围比微带线要高，这里我认为的就是它们的工作频率不一样。
我的想法和问题：我现在只考虑微带线。它的这个工作频率跟它的尺寸和材料有关，现在我想研究它们具体的内在关系 （比如导带的宽度变大，它的工作频率是变大还是变小了?）我现在只能大概通过看它的Z0，介电常数等的变化来大概猜测它的工作频率是到哪个值，也就是开始发生巨变的地方我就认为它的工作频率大概就在这里了。 这个有个缺陷，就是多大变化才算我刚说的’巨变‘?我找到对这个的定义标准。想知道dispersion diagram能否解决这个问题 （因为它的参数发生变化的原因我认为就是因为dispersion，随着频率变化参数逐渐变化，只是在工作频率以下，其参数变化很小，dispersion可以不用考虑） ，还有就是如何得到dispersion diagram?
简介： 我们都知道，不同传输线它的工作频率不一样（其实我想用截止频率，但感觉不准确--），就像sma接头一样，它也有实用的频率范围，超过那个范围去用，就不准确，损耗会很大。我这里说的工作频率就是这个意思。一个简单的例子：我们经常看到说共面波导可以用的频率范围比微带线要高，这里我认为的就是它们的工作频率不一样。
我的想法和问题：我现在只考虑微带线。它的这个工作频率跟它的尺寸和材料有关，现在我想研究它们具体的内在关系 （比如导带的宽度变大，它的工作频率是变大还是变小了?）我现在只能大概通过看它的Z0，介电常数等的变化来大概猜测它的工作频率是到哪个值，也就是开始发生巨变的地方我就认为它的工作频率大概就在这里了。 这个有个缺陷，就是多大变化才算我刚说的’巨变‘?我找到对这个的定义标准。想知道dispersion diagram能否解决这个问题 （因为它的参数发生变化的原因我认为就是因为dispersion，随着频率变化参数逐渐变化，只是在工作频率以下，其参数变化很小，dispersion可以不用考虑） ，还有就是如何得到dispersion diagram?
求给力
先告诉我...你有什么设备可以看见这个现象！?否则我给你的可能是假象。
**任何的学问都是建立在可以被验证、可以重复再现为原则、脱离此限?那叫做幻觉、假象！
我现在用hfss，能否看到dispersion diagram?
其实没看明白你在说什么

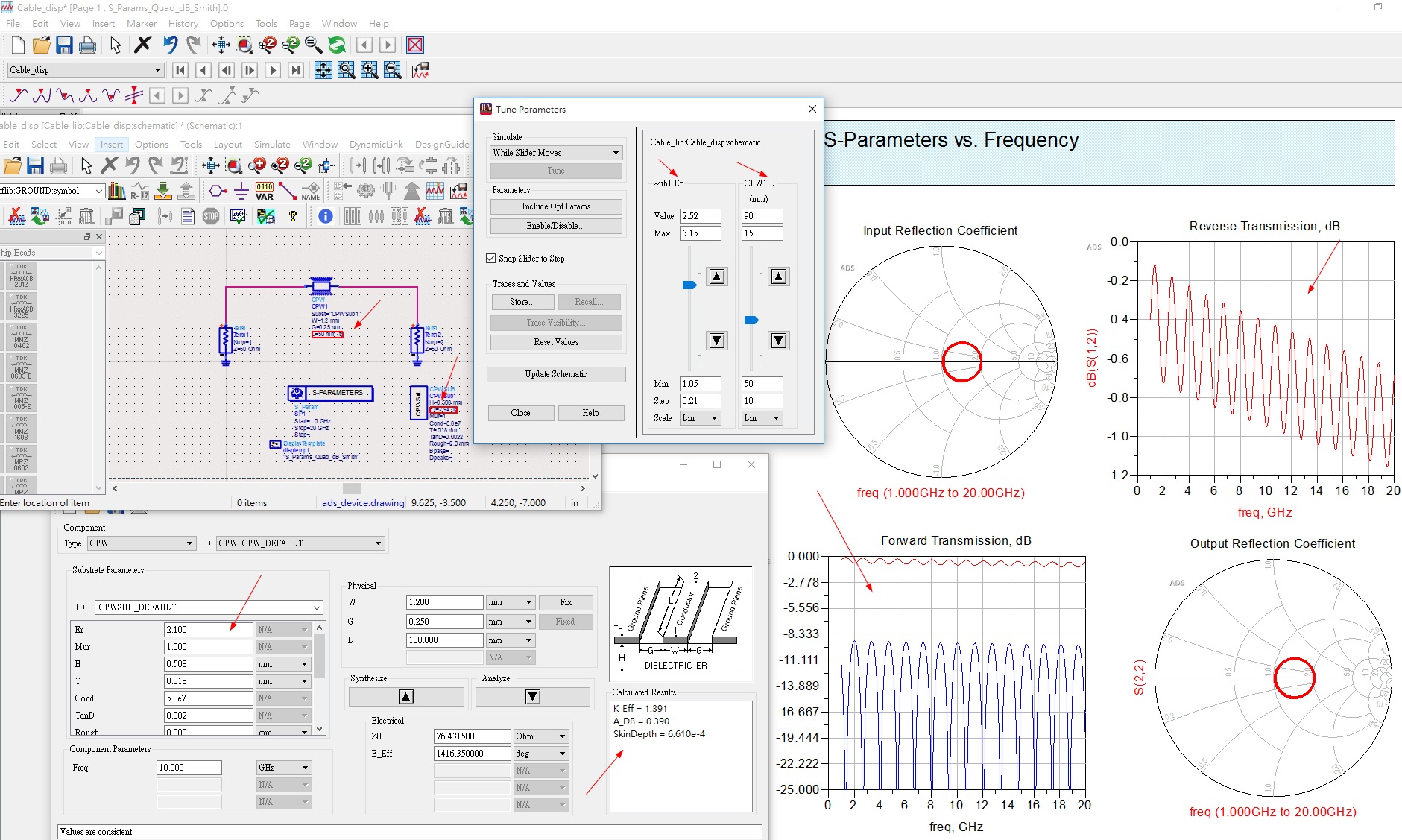

如果只是要唬人使用?...那建议ADS最快、最好用，(HFSS 还有一堆端口设置、边界条件、ABC、PML、FBIE....要理解，太累了！)
哥你做什么
共面波导、微带线、线宽、导体厚度、线长、电介常数、腔体高度、板材、导体材料....等，所有你想得到的参数...一次满足！
时间更快、操作也方便。目前我还想不到有哪个软件可以跟它匹敌！? 尤其是它的s-parameter、momentum还可以跟CST、EMPro、HFSS挂钩！
