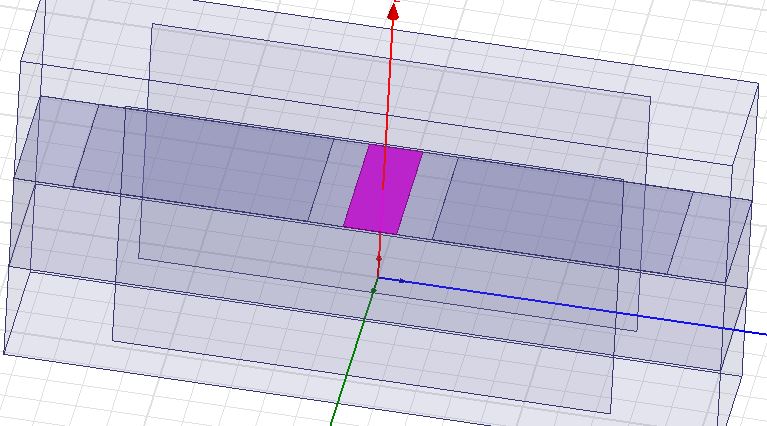

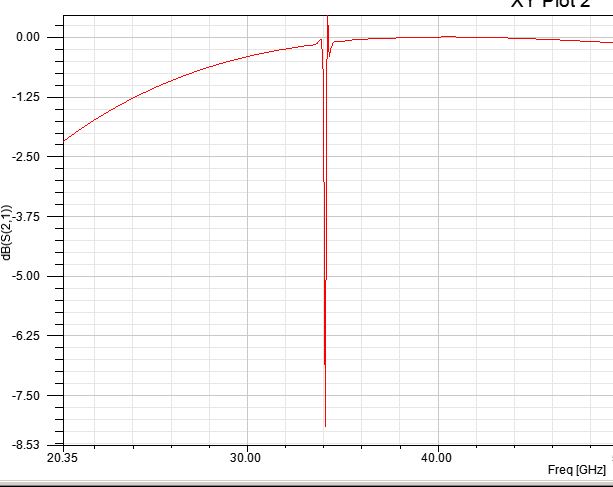

仿真结果出现尖峰,该怎么消除
05-08
你做的是什么?能说详细点吗?一般这种需要调试的吧!
这是什么了
我仿真一段空气带线时也遇到这问题,同求解释
把机构微调一下就行了 ,,,机构出现奇点
出现新的模式了,你看下场分布,是不是已经不是准TEM模了
围观学习看看怎么说的。
你把扫频范围改到附近一小段,或者将网格重新剖分下,可能就没有了。还不行,就微调结构,可能是突变了。
把空气腔体大小,形状变化一下
咳、咳、、 有真正在网分上这么高、大、上的频率下,测过、看过它的各项参数、现象嘛!?
否则...你如何知道这个现象是真相?还是假相?你又如何能确定我告诉你的一定是真相?
有的可能是BUG,我以前防一个9GHz左右的微带滤波器的时候也是总有一个类似的尖,怎么改都无法消除,最后咬牙不管了,直接做实物,结果做出实物后用网络分析仪一测,并没有那个尖。不知道你这个是不是这种情况。

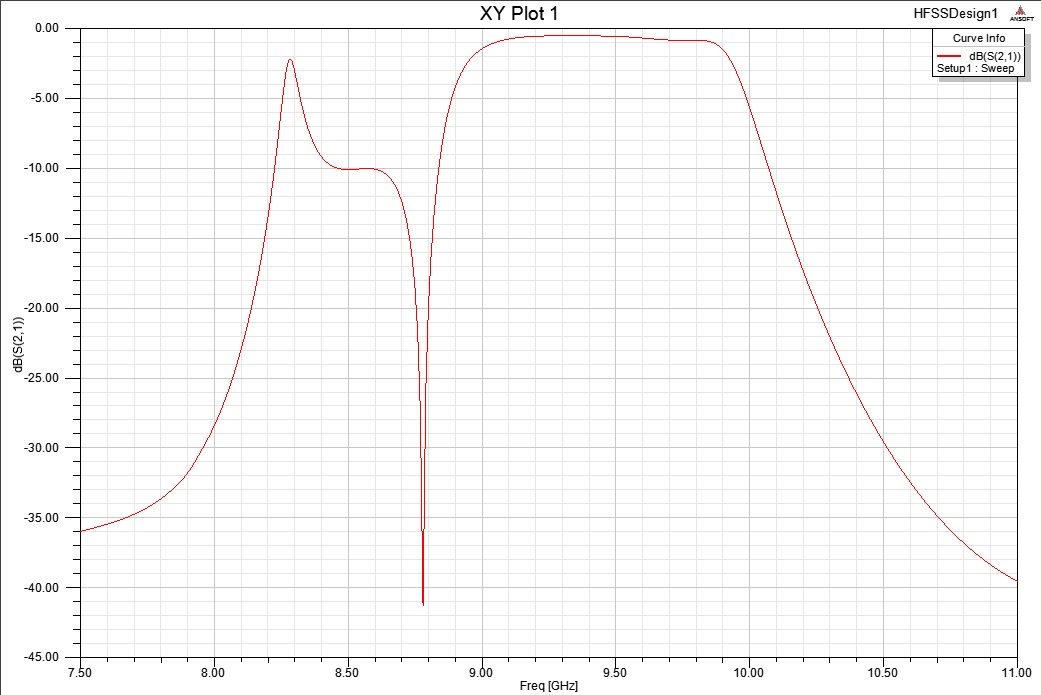

当初我的仿真S21:
实物测量的S21:
http://bbs.rfeda.cn/attachment/Mon_1504/275_108071_8eda981d12c1472.jpg?75
