HFSS微带板如何转化成pcb文件
05-08
我在HFSS里面设计完了一个微带电路结构，现在想要进行加工，就需要将文件的格式进行转化。我已经查了网上的一些方法，大都是保存Z=0平面的dxp或者gerber文件。可这种方法的转化不能显示基板上的过孔。这方面有什么简单快速的方法么?

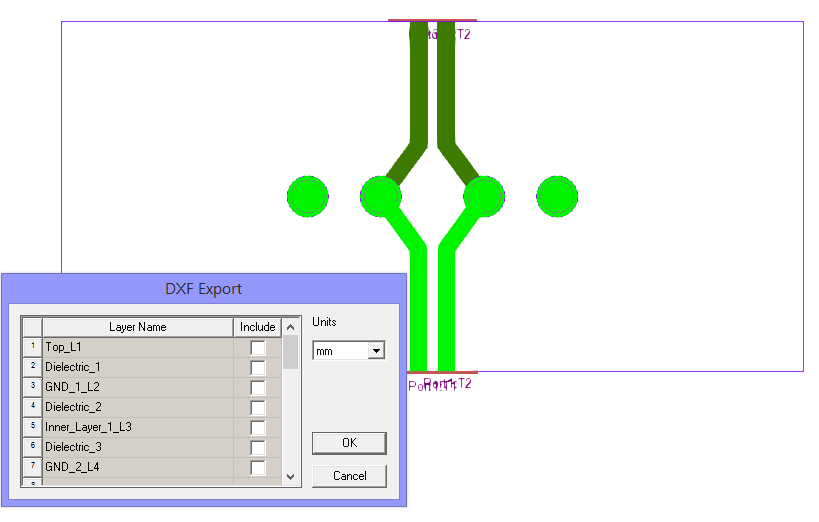

DXF、Gerber file 虽然是2D...但是有叠层的概念！
这个问题不错，以后也会用到，受教了！
这个问题不错，以后也会用到，受教了！
请教一下，HFSS软件能不能直接导出三视图，谢谢！
按住alt在视图上双击可以得到相应视图。需要自己截图。
谢谢，我试试
成功了，谢谢
只能得到侧视图啊
点击不同的位置不一样
好的，我试试
