多波束天线不同相位主波束不扫描

05-08
最近仿了一个多波束阵列天线。但发现不同相位馈电时,主波束几乎不扫,但却一个次级波束会扫描。不知道什么问题?我想实现的是只有一个主波束能够扫描。我改变了不同单元之间的距离,还有馈电相位,但还是这样。谢谢大神们的不吝指导。
[attachment=69978]
有12个单元,每三个单元为一个子阵,因此可以分成4个子阵。



这是各个端口馈电相位都为0°时的辐射方向图

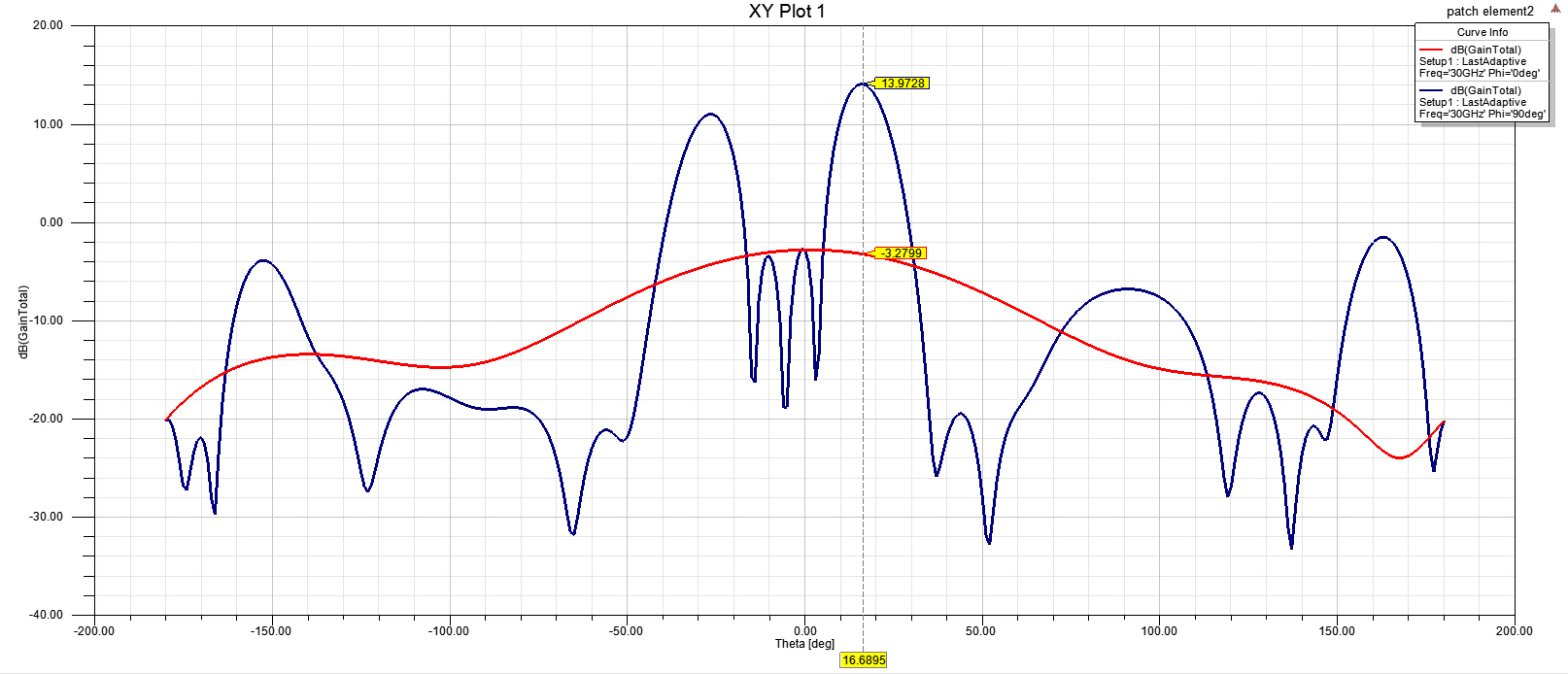

这是4个子阵端口馈电相位分别为135°,90,45,0°时的辐射方向图

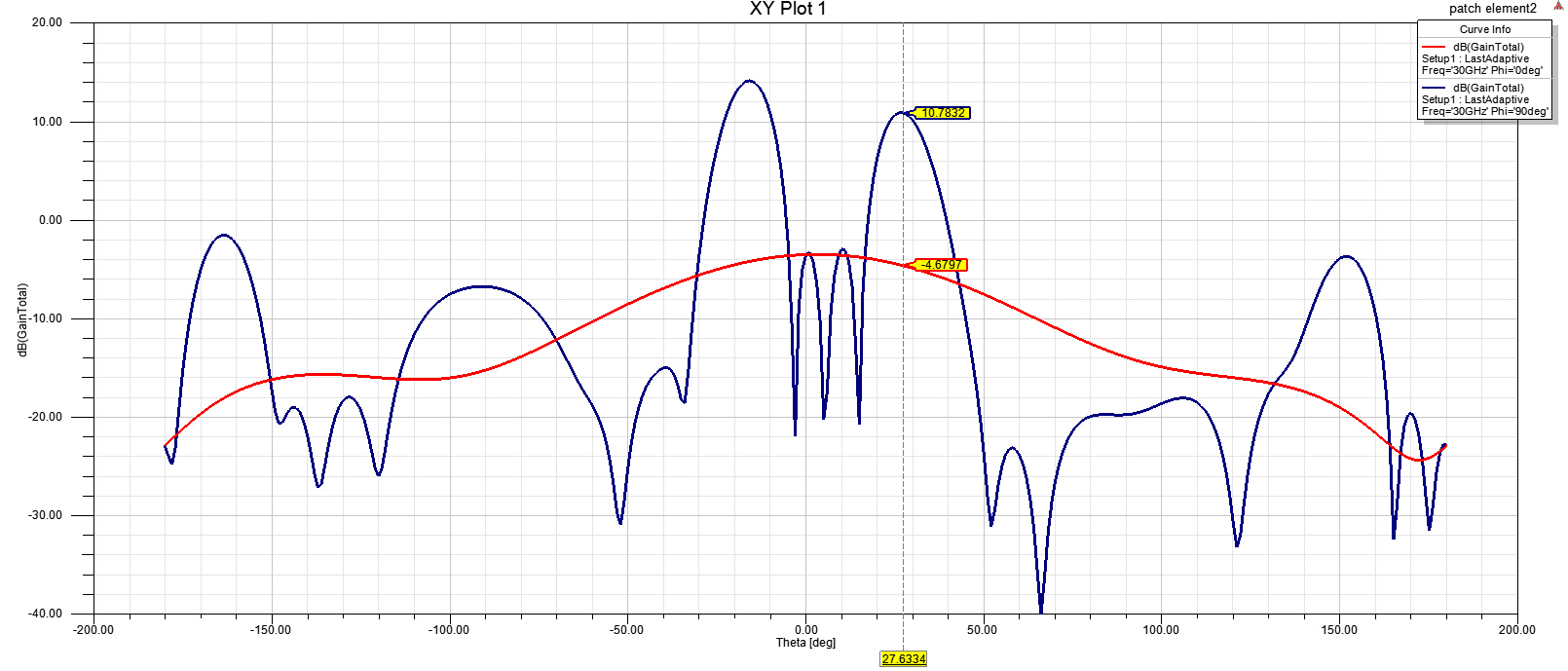

这是4个子阵端口馈电相位分别为45,180,-45,90时的辐射方向图


这不已经在扫描了吗?只是你是在蓝线对应的面内扫的

1楼说的对,方向图已经在扫描了,只是在一个方向上扫描,还有,不上传模型,别人无法系统的回答你
