有谁知道环形滤波器的工作原理啊?

05-08

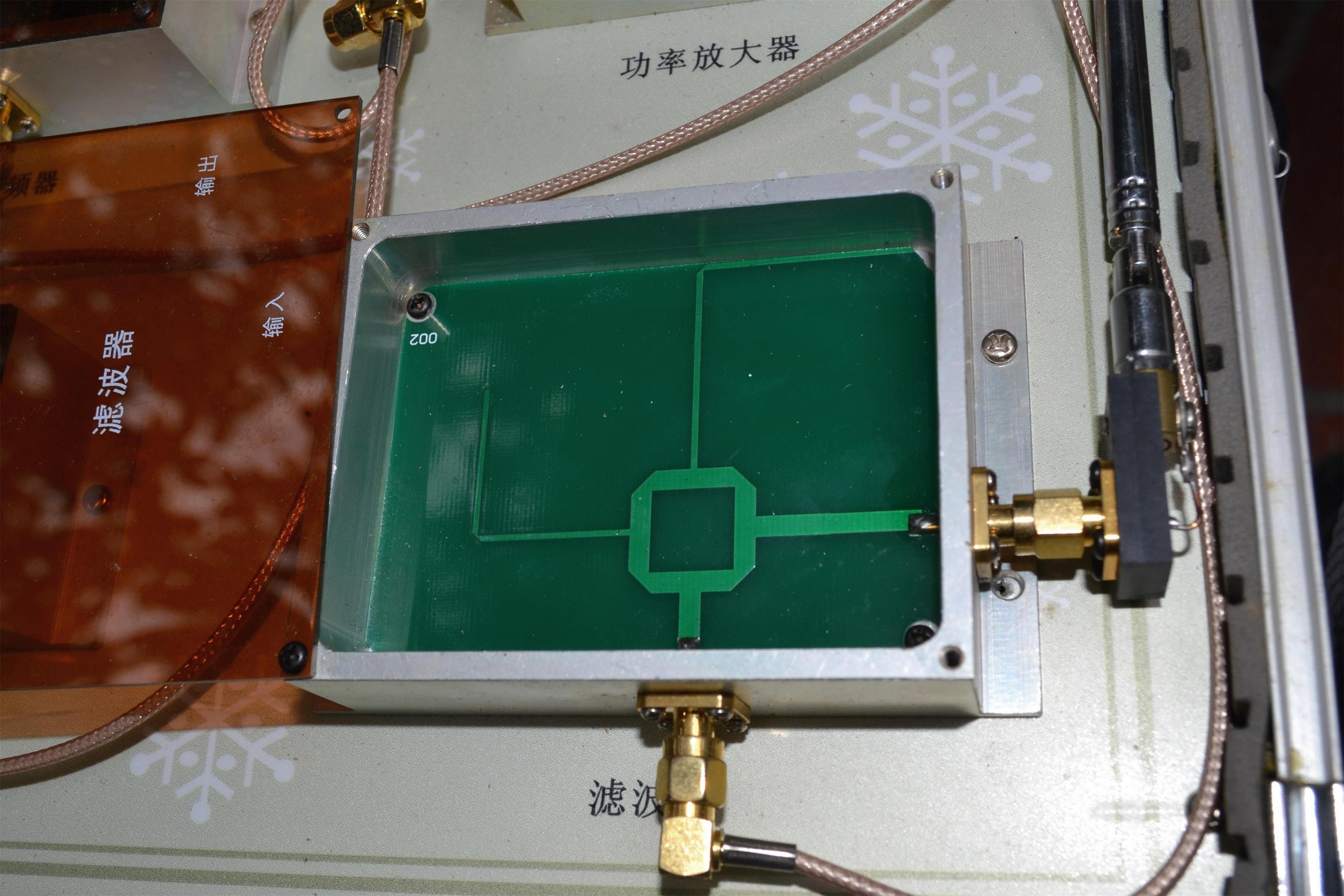

就是这种,这种电路用ADS怎么画?环形电路怎么做?求教!


这是微带的吧,估计都淘汰了  交调做不起来的。

就是微带做的滤波器啊、······

如果你能给出这个电路的PCB厚度和这个电路的中心频点,我就能给你你想知道的事情。

小编留言:

怎么才能模拟出这种环形的电路?

一般的微带滤波器

要怎么做出这种环形的?一般不都是平行耦合的吗?

momentum就可以了!环境条件不明的情况下只能猜想它是低通滤波器。

的确是低通滤波器。momentum为何物,求解!

Momentum是ADS (Advanced Design System) 中的三维平面电磁场仿真器;使用Momentum 可以计算微带线、带状线、共面波导等的电磁特性,天线的辐射特性,以及电路板上的寄生、耦合效应。Momentum采用的计算方法为矩量法(MoM -- Mothods of Moments) ,在仿真时能产生准确地EM模型,并考虑耦合和寄生效应,仿真结果为S参数或产生远区辐射场形以及表面电流的分布图形。同时,Momentum还具有自动优化的功能,帮助设计者取得最佳性能指标,节约研发时间和研发成本。

啊 我的意思是这种电路怎么做?一般不都是只有平行耦合 发夹形的吗?
