ADS振荡器振荡频率仿真问题

05-08

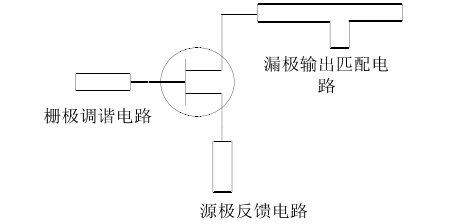

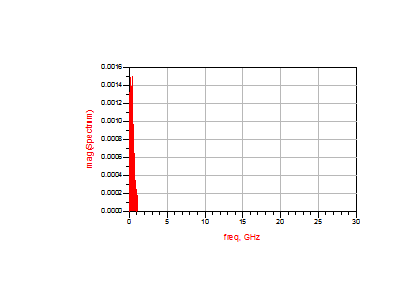

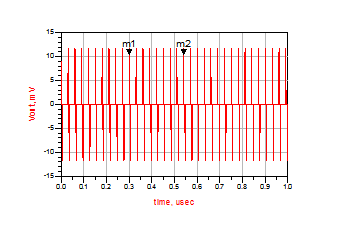

我在做一个24G振荡器,共源极形式电路,我先做的源极反馈三极管在24G上是可以振荡的(k<1,S11>1,S22>1),但是加入栅极调谐后做的瞬态仿真,基频和振幅都不对,基频频率太小了,只有500M左右,端口处的Vout电压也不对(电压幅度太小了而且波形间隔也很大)。请教下大侠们,我这个是源极正反馈没做对,还是栅极调谐电路的问题?我是在栅极加一个开路微带线做的调谐电路。主要是想问振荡频率偏移问题


是栅极加一个开路微带线做的调谐电路造成的,你可以尝试减短微带线的长度或是宽度试一下不就清楚了?
