工程小白请教一个关于同轴线给微带功分器馈电的问题

05-08

本人在读硕士，平时HFSS仿真做的多些，但毫无工程经验，之前仿真都是在馈电端画一个port了事，现在为求准确，希望创建更为精确的模型，遇到了一些问题，请各位大神不吝赐教！

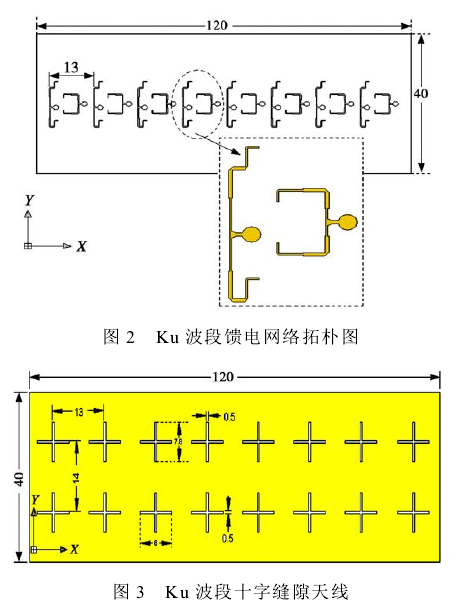

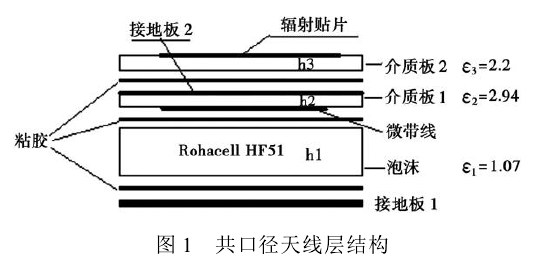

最近在照着一篇文献仿真，ka波段没什么疑问，问题出现在ku波段的馈线上。该天线侧视结构如图1，十字缝隙开在接地板2上，馈网即图1中的倒置微带线。感觉应该是用多根同轴探针给多个馈电网络供电，在分配到各缝隙天线上，同轴线的内芯应该是焊在功分网络那个圆形的部位吧，外导体应该搭接到什么地方呢?另外，关于同轴线转微带的实现方法，有哪些文献或书籍可以参考学习?

外芯搭到接地板上

如图所示应该是接地板2吧，如此一来，内芯在倒置微带线上，外导体要越过微带线接在上方的地板上，如何实现啊，能否将外导体的一半接上去?

在介质基板1上打个过孔，你用的是什么转接头?是SMA吗?

没工程经验，不了解啊...看文献实物图有个四分之一圆弧，那地方是不是用来焊外导体的?

恩，应该是的，你看看它的连接器是SMA吗?

非常感谢，那个实物图上有连接器的照片...不知道叫什么
