各位大神，问一下射频功放的偏置电路的设计
05-08

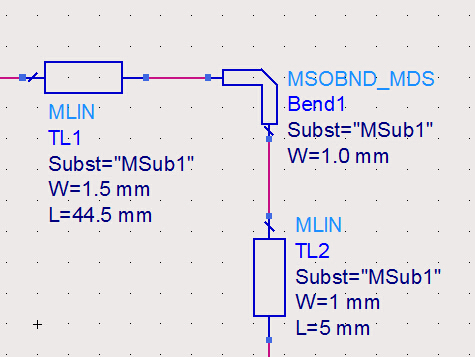

初学者，最近再看ADS视频边看边学，看到要用要用1/4波长线来做偏置电路，这个基本明白，我想问下那个偏置电路中的拐角有什么作用，拐角后面为什么还要加一节微带线呢
没图，不知道你说的什么
拐角是模拟实际微带线的拐弯，至于你说拐角下面的微带线TL2，应该是与拐角和TL1一起组成了四分之一波长线。
我明白了，谢谢前辈
