电磁炉问题可否由镜像法分析
05-08

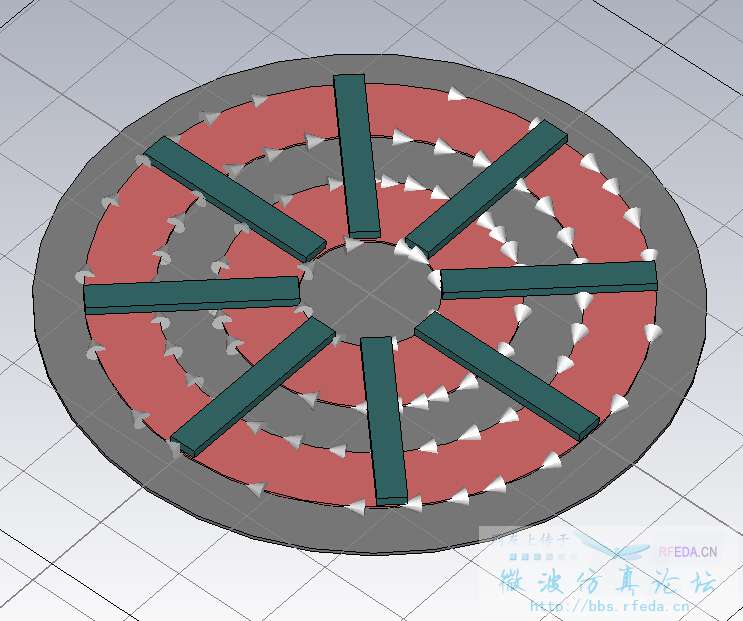

本人在做电磁炉电磁仿真方面的工作,现在出现一个瓶颈各位大神帮忙看看: 我想用软件仿真一下磁条、线圈、锅体情况下的电感量,工作在I=10A,F=20KHz,我用CST建模仿真出总的磁场能量和损耗能量,在利用W=1/2LI^2反推出电感量,但是得出在有锅情况下比无锅的情况下是电感量是增加的,而现实测量的话是减小的。不知道问什么?另外FEKO可否直接得出电感量,我知道在CST静磁求解器里面可以得出电感矩阵 但是是在无耗的情况下进行的,应该不太对!下面是模型图

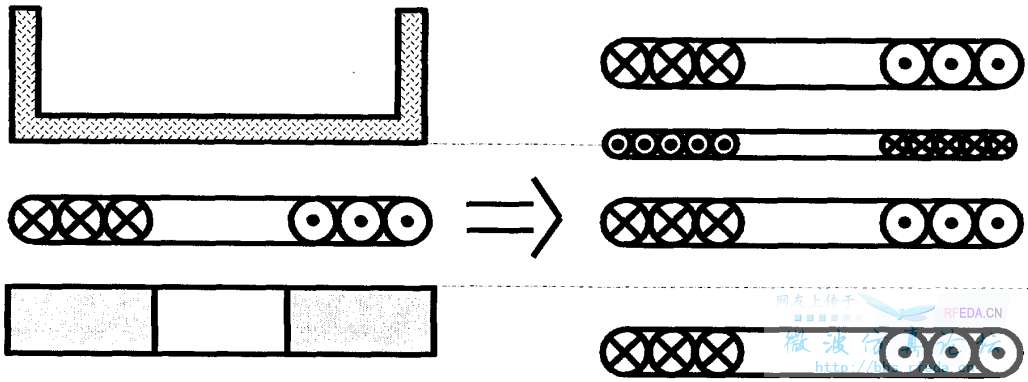

还有我能否通过麦氏仿真方面进行电感量的一个理论推导?我想能否用镜像法等效呢?下面是设想等效图
还有我能否通过麦氏仿真方面进行电感量的一个理论推导?我想能否用镜像法等效呢?下面是设想等效图
这个工作很有意义,期待小编及时更新仿真进展。学习了!
仿真这块儿倒是没多大问题,主要是理论这块卡住了,还有线圈、磁条的模型设计这块儿 感觉设计不出什么好的东西出来!
电磁炉工作在什么频率范围?
20K------50K
20K
。
科大有很多电磁仿真这方面的论文,你可以去找一找哈
谢了哈 你是科大的么 哪个学院的啊 。仿真这一方面问题不大 主要是理论上还没得突破 很多论文都是东抄西抄
来自微博:口口喃
仿真的时候设置对称边界和不设置对比一下就可以看出来啦,看矢量电场也可以的。PS:还真有研究电磁炉的,好玩[嘻嘻]
什么意思? 还不太懂 求指教
为什么研究电磁炉 就好玩了啊
相当不错继续努力
