HFSS 中设置微波入口

05-08

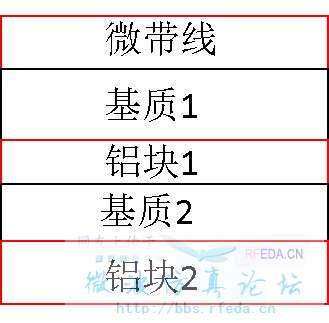

我现在在做一个不同于常规的设计，请见下图：

在hfss仿真中，如何设定微波信号时从微带线和铝块2接入（所以中间的铝块和基质1和2都是‘基质’），而不是从微带线和铝块1接入?我想让hfss理解我这点。
（实验中我是要把SMA接头接在微带线和铝块2上，而不是接在微带线和铝块1上。如果软件能把SMA接头加到结构里一起仿真就好办了，可惜hfss暂时做不到这点
不要问我为什么要把铝块1放中间，总之必须放中间，这是特殊的地方。
感谢大家。

可以将sma接头建入你的微带线模型一起仿真

首先感谢关注。这点我想过，但是会增加很多工作量。sma的损耗等对我的结果不是很重要。我想问，有其他方法么?比如设置波段口大小可不可以达到这个效果?或者其他方法?
感谢

铝块1建模的时候，少一截尺寸即可。

电磁波不会在铝块中传播

这个我之前没有想到过，很新颖阿就是说建模时图中铝块1的长度小于铝块2的长度，然后设wave port时就不会接触到铝块1了，是这个意思么?

能告诉我为什么这样就可以呢?有没有什么参考的解释呀?感谢感谢

对的，但是我们不知道因为铝块的加入会对波的传播有什么影响。
