求助LC滤波器设计
05-08
第一次做LC滤波器，请有工程经验的高手给点指点。
先说指标，频率范围116-193Mhz，S21小于1.5dB，S11大于20dB，阻带抑制40dB。目前通过ADS仿真能达到要求，所有元件值都为标称值。根据学习，目前应该把各器件换为实际封装元件，我采用的是村田的电容电感。现在遇到问题了，把理论元件替换后，S21恶化到10dB，S11到了8dB。我没有考虑寄生参数，但是这么大的差距应该如何优化?还是说我元件选择有误或者替换方式有误?

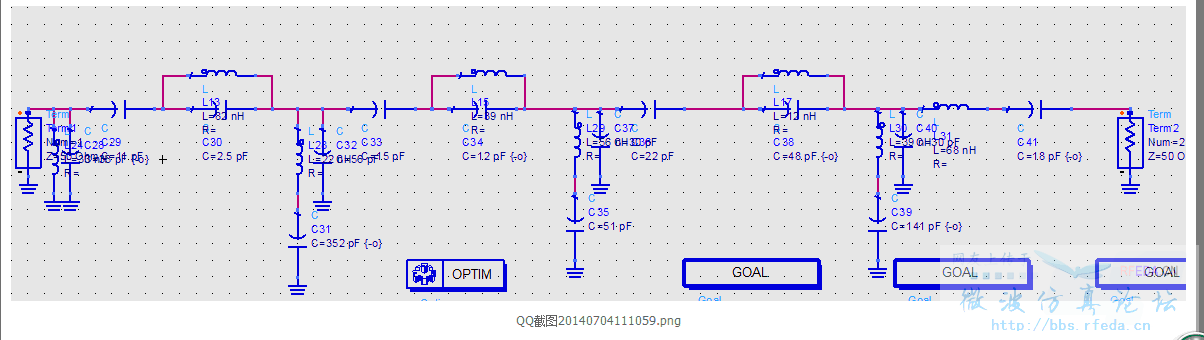

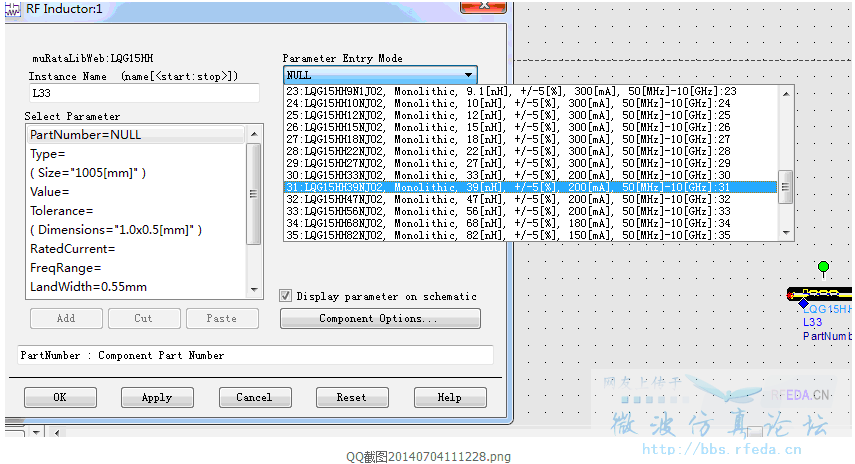

下面附图：
贴片电感的Q值不行。S21一般是不能达标的。
用漆包线绕电感会好很多，而且方便调节
请问此电感在ADS里对应哪种型号，哪个公司有?
这种电感是自己绕的。网上有软件算，缺点是有一定高度了。
这种电感是自己绕的。网上有软件算，缺点是有一定高度了。
4楼正解
你是在理想条件下仿真的，电感Q值无穷大，换成实际的电感后差别挺大，找大点Q值的电感吧
我曾经自己做过LC滤波器，电感式需要漆包线自己绕制，然后再稍微调节一下两边的电容，在100MHz这个频段可以实现你的那个指标。
干嘛不用贴片电感，方便多了
小编解决了么?我最近也在制作这种滤波器
