HFSS仿真了CPW，但是current显示为0怎么回事
05-08

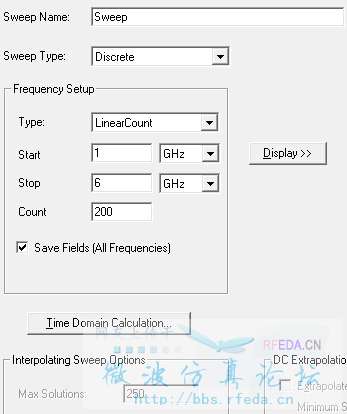

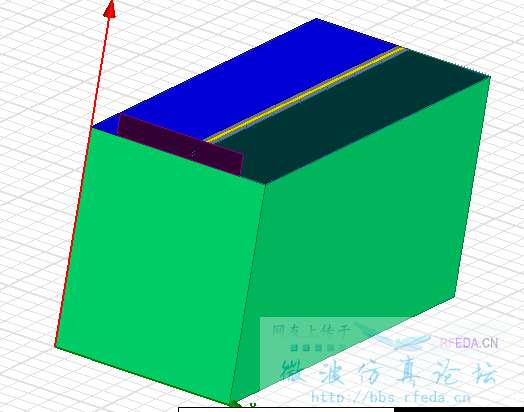

最近做一个共面波导计算二氧化硅S参数的。这个结构来测试SiO2的介电常数。在Pt上面加激励。我的模型中没有上面的Au层。下面是几个主要数据。驱动模式是Driven modal ,设置1G到6GHZ, 精度设置为Maximum Detal 0.02,使用waveport 积分线，从Port下边缘中间指向上边缘，其余边界设置为理想电边界，但是设置了Pt为有限 导体边界条件，但是两个二氧化碳层没有设置边界条件。一设置就显示重合。求解后显示current为0怎么回事?是不收敛么
Thickness of top SiO2 layer
Thickness of mid SiO2 layer
Parameters
Value
remarks
Wg
197.5 μm
Upper ground width
S
10 μm
Ground strip separation
W
10 μm
Central conductor width
t1
0.1 μm
Thickness of blanket Pt layer
H
0.1 μm
Thickness of top SiO2 layer
t2
0.1 μm
Thickness of pattered Pt layer
t3
0.5 μm
Thickness of mid SiO2 layer
t4
500 μm
Thickness of bottom Si layer
共面波导的积分线是从中心导带指向地的吧?微带线的是从上边缘指向下边缘
请问这个是从中心导带的正中间指向基板么?如果是中心导带指向地，积分线是不是很短?亲做过共面波导么?请问我这个设置激励可以么?
请问这个是从中心导带的正中间指向基板么?如果是中心导带指向地，积分线是不是很短?亲做过共面波导么?请问我这个设置激励可以么?
这个current不是电流，是误差
