关于宽带加脊喇叭天线的问题

05-08

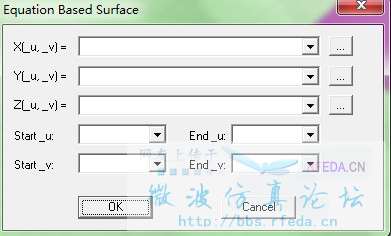

如图所示,应该怎么样用HFSS画出那个脊结构模型。那个脊曲线是指数函数y=e^(0.0279z)。我用的HFSS13版,里面有函数平面表示法,但是我一直看不懂,而且也没有教程。那个建立函数平面的设置图如下所示。


建议用CST。HFSS有时候会因为取点不够在仿得时候提示曲线不闭合

X(_u,_v)=0
Y(_u,_v)=e^(0.0279*(-v))
Z(_u,_v)=_v
start_v=0   end_v= ...(取喇叭体z向长度)
u的取值范围你自己算。
