关于史密斯圆图有几个不懂的问题求助！

05-08

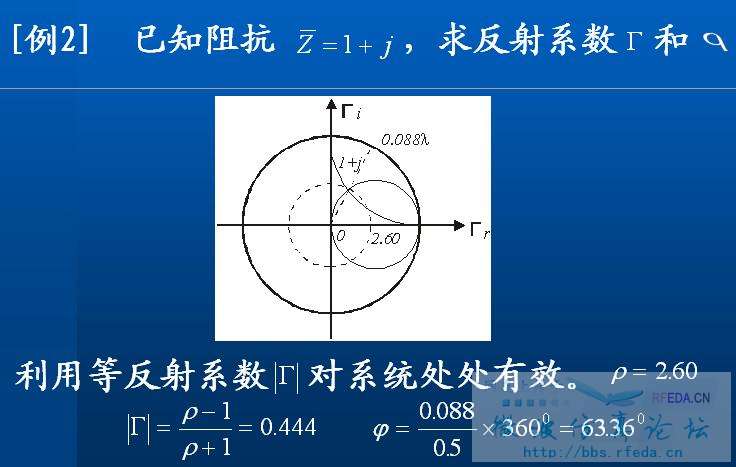

我看一个讲解史密斯圆图的ppt，前面原理部分还算明白了，可是例题部分却没懂！如图:

这也太简略了，怎么求出来的完全没懂！
查阅了其他资料，写“若已知阻抗为 r+jx Xin，只需要找到对应的两个圆周的交点就可以得到相应的反射系数。”，我能找到对应的交点，但是不懂怎么就得到相应的反射系数了。

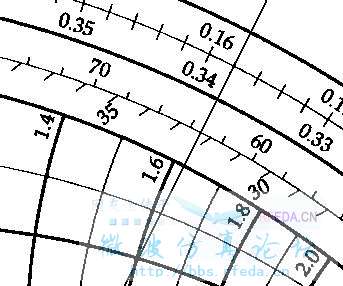

我用一张完整的图标自己连了一下，如下：

史密斯图边的数字代表反射系数的角度和波长吧，读一下数大概是63.5度和0.162波长。角度和ppt上写得差不多，但是波长怎么差这么多（ppt上为0.088波长）?还有那个驻波比=2.60是怎么得出来的?请明白人指点。小弟签到得的这些rf币全部奉上了

反射系数可以通过原点到交点的距离获得，也可以通过等反射系数元旋转到与水平轴相交点，右边的焦点为电压驻波比这里为2.6，通过与反射系数的公式也可以得到反射系数；那个史密斯圆图一周为0.5个波长，所以分母为0.5,。

那是等反射系数圆吧！

圆与x轴的交点是电压驻波比和电压驻波比的倒数，那个史密斯圆的最大圆的半径是反射系数为1，按比例交点到原点的距离与最大圆半径的比就是反射系数。

利用归一化阻抗值，即可在圆图中确定那个点，然后找出同心圆的值就是反射系数，该圆与X轴交点就是驻波比

看下高手来解决问题啊我看了也是没有搞清楚那个2.60是咋的出来的。

再问一个，史密思原图以(0,0)为圆心的一圈圈圆代表的是什么啊?是仅仅为了把对应的点从阻抗圆转180度到导纳园吗?圆上其他点有意义吗?

你是不是想说以(0,0)为圆心，到交点距离做半径画一个圆，圆与x轴的交点大小就是驻波比?
那反射系数通过距离获得是什么意思?
