场线耦合问题的全波仿真
05-08
想要用全波方法仿真场线耦合问题,用CST微波工作室和HFSS尝试了一下,由于导线又细又长,所以仿真不仅费时,而且结果很奇怪,可能受网格影响较大;同时虽然CST线缆工作室可以进行场线耦合计算,但得到的又不是全波解,希望有高手指点一下,对于场线耦合问题的全波仿真,用什么软件计算比较好?要注意哪些问题?多谢了!

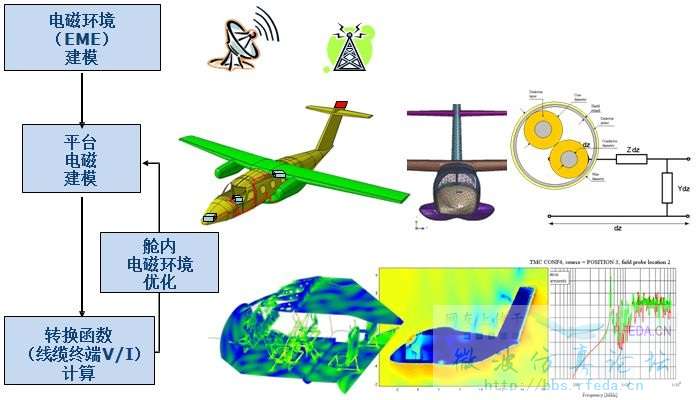

工程问题涉及线缆和3D结构的,据我所知,都应该用混合方法,例如BLT处理线缆,MoM处理3D结构。

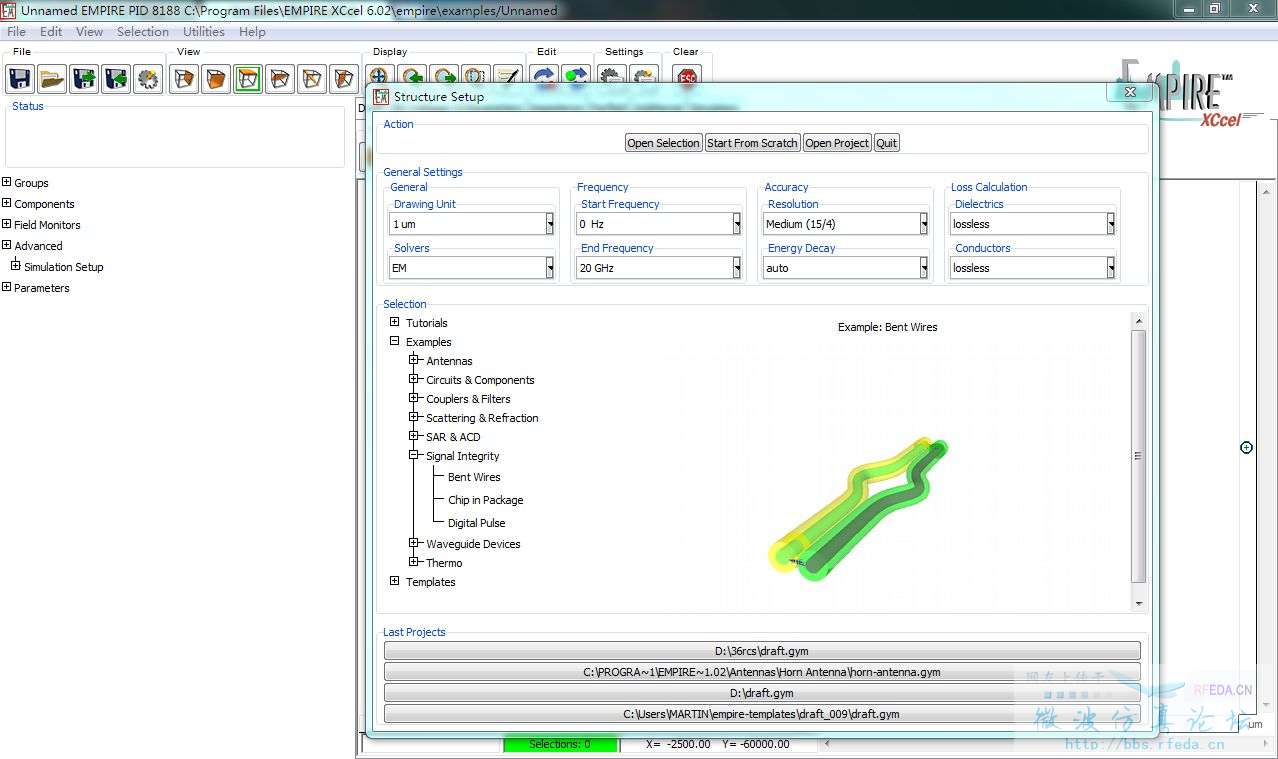

如果是简单的线,通用电磁场仿真软件都应该可以的。
例如:http://bbs.rfeda.cn/read-htm-tid-90736.html
如果是复杂线缆,例如多芯的、双绞的等,那只能用全波软件做一些简单的例子。
工程问题涉及线缆和3D结构的,据我所知,都应该用混合方法,例如BLT处理线缆,MoM处理3D结构。
用CST cable studio,看能否完成你需要的结果。
真是太谢谢了,我好好看看,有问题再讨论!
CST Cable Studio 并不是用全波方法分析的,而我想要得到全波解。
