谐振时S11应该是什么样的？
05-08

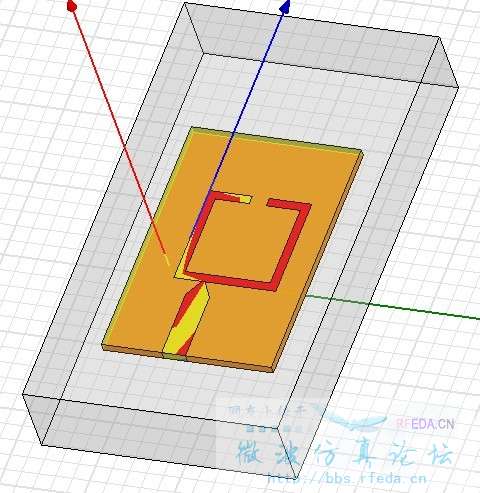

这是别人分析的一个谐振单元，说此时谐振频率是2.6GHz，这是怎么分析出来的?单个谐振单元谐振时怎么从S11上看出谐振频率?
谐振时S11应该是
应该是什么样的?请问，他是怎么从这张图里看出来的?
看驻波就可以了哇

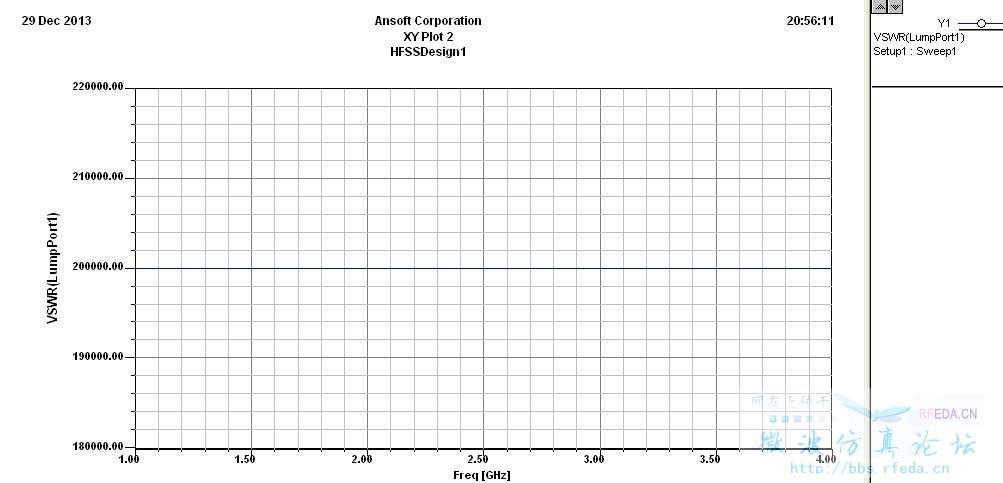

请问驻波的图怎么显示是这样的，一直是200000
应该是个波谷那种的，谐振点处S11<-15DB
我一开始也是想的这样，在谐振频率处会凹陷下去，但看了这个仿真的曲线就郁闷了
用的是lump port不是wave port，s11是不会有什么变化的。
lump port一般情况下都是全反射。在输入口加个wave port吧。
不过看s11的相位也在14G都没有变化，我觉得要么这个单元就没有谐振，要么lump port加的有问题
谐振时，阻抗是匹配的，实部50欧，虚步为零，在结果图中会有一个跳变。
看S11时是陷波，VSWR是接近1的。
沒錯，我也同意此看法
另外，wave port要切齊輸入port的那個面
還有圖裡的輸入port電路的地方也怪怪的
