微带线阻抗匹配问题:为什么两段粗的阻抗线直接突然出来了一条很细的微带线
05-08

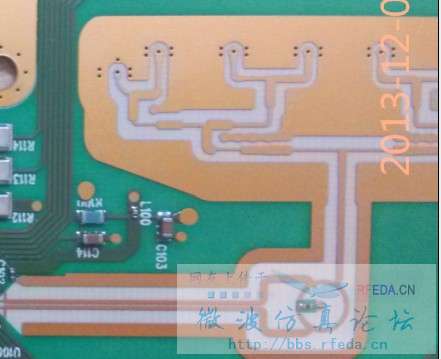

为什么两段粗的阻抗线直接突然出来了一条很细的微带线,请大神指点,不知道是如何匹配的
我手上的电路板也有这样的情况,有些人告诉我说其实那本身设计的就是不匹配,但是我不确定
四分之一波长变换器……
那也应该是阶梯型的吧
这种形式很像3阶π型低通,是很常用的形式,除匹配外还有一定的滤波作用,在我遇到的电路中是这样的,就不知道这个是不是一样的
阶跃阻抗低通滤波?
我觉得应该是用来做滤波的
低通滤波器
