hfss同轴线外导体(屏蔽层)怎么画

05-08

做微带天线底馈，hfss13的，不会画外导体（屏蔽层），求指导，截图最好了，材料设置都需要

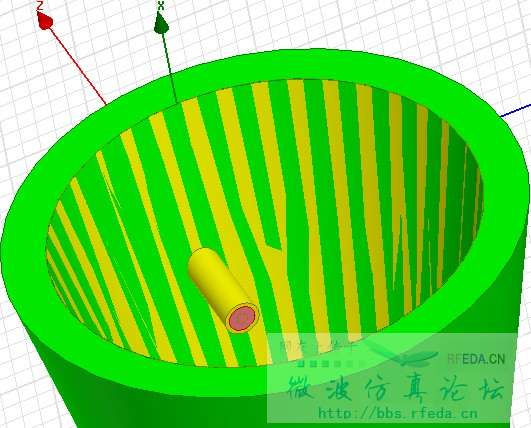

需要有偿服务不啊?帮你把仿真搞定。回到主题：外导体画2个圆柱，外面的切掉里面的即可

一楼的方法可行。

小朋友，买本HFSS的相关书籍看看吧

一般外导体是不需要画的，HFSS默认的背景就是PEC，所以同轴线一般只画inner conductor和diaelectric就OK了，这样网格划分方便，计算效率高。

同意，在fullbook中的probe antenna例子也是这样的
此外朋友有没有做过微带天线
能帮着看看嘛?|http://bbs.rfeda.cn/read-htm-tid-91468.html

多看看HELP
注意里面waveport和lumpport设置的环境就可以完全解决此问题
