CST网格加密，却出现了能量发散问题，而少点的却没事
05-08

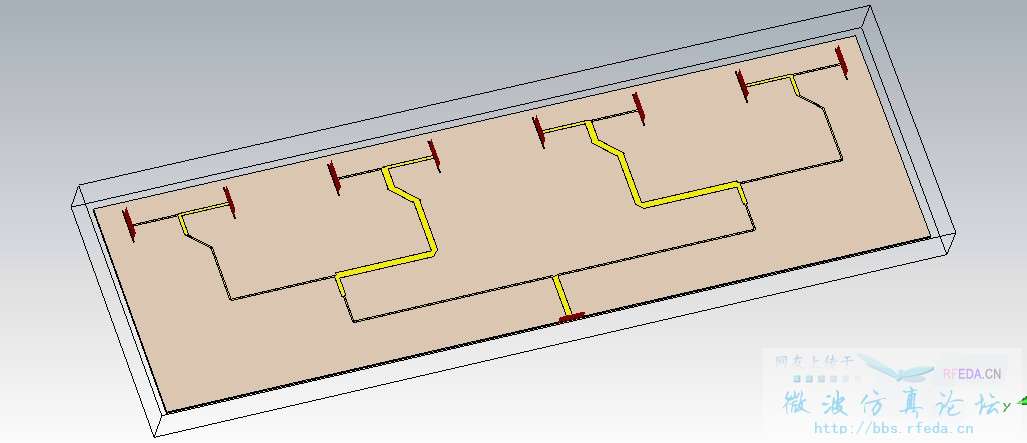

本人最近画了一个1*8的不等分微带功分器，如下图所示
，

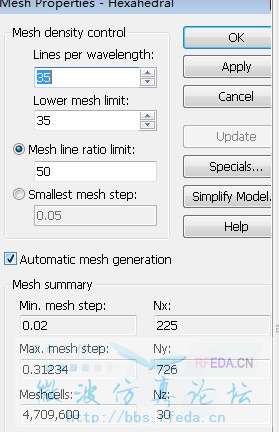

刚开始的网格设置如下

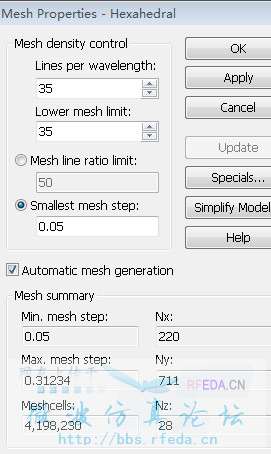

于是将网格修改如下
其实网格只减少了50万，跑的过程中却没有出现能量发散问题，按理说网格越密，跑的结果越准确，但不知道为什么

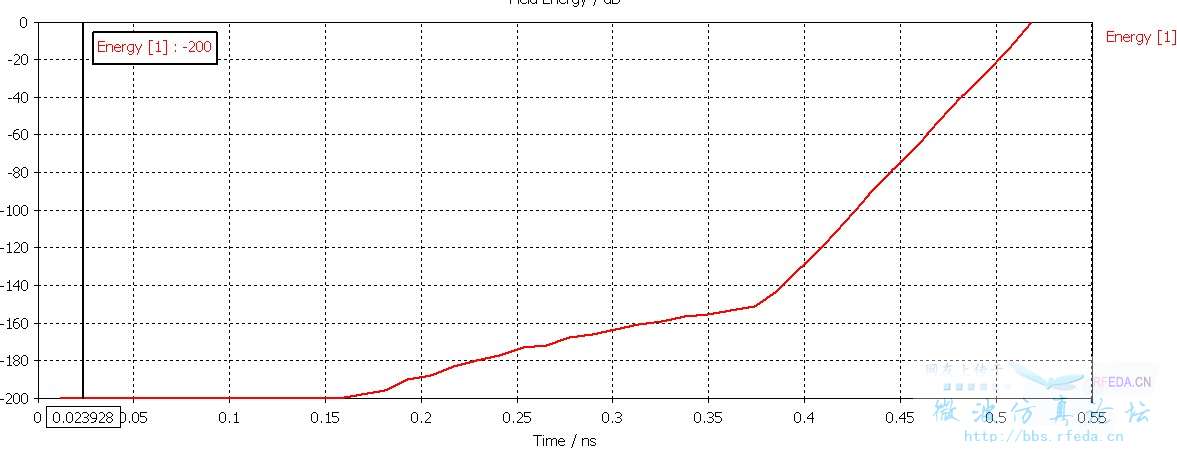

却出现了能量发散问题，而少了50万的网格却没事，请教大神
，
刚开始的网格设置如下
于是将网格修改如下
其实网格只减少了50万，跑的过程中却没有出现能量发散问题，按理说网格越密，跑的结果越准确，但不知道为什么
却出现了能量发散问题，而少了50万的网格却没事，请教大神
根据我的理解，并不是网格越密，准确度越高，因为要理解CST使用的是时域有限差分，FDTD的算法，核心没变，所以FDTD的缺点必然会在某些情况下暴露出来，当网格特别特别密的时候，迭代的次数会增加，那么计算的最后，是累计误差占据主要作用，误差积累越来越严重，误差不断的被放大，最后可能会导致发散。
所以说网格设置不是越密越好，个人见解，欢迎批评指正
学习了，楼上牛人
