一维周期边界条件的建立
05-08

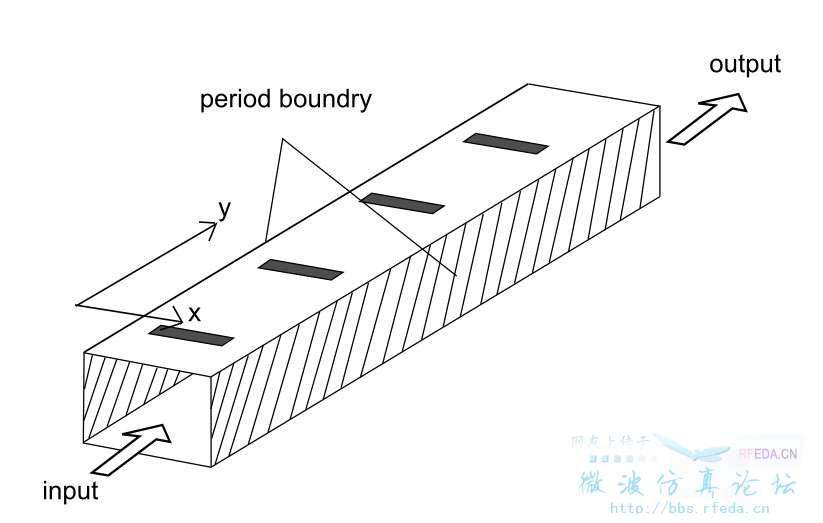

HFSS中,通常建立周期边界条件是二维平面X、Y两个方向都为无限结构。若我想建立只在一维方向存在周期边界条件,假设下图所示的缝隙波导天线情况,该结构只在X方向无限延伸,如何建模该结构呢?
疑惑:1.馈电waveport/lumped port无法与周期边界条件接触;
2.Floqute 端口端口四条边必须全与周期边界相连;
3.想过试图加入左右稍缩小尺寸的waveport,使其与X方向两周期边界不接触,但发现会造成较大的反射。
疑惑:1.馈电waveport/lumped port无法与周期边界条件接触;
2.Floqute 端口端口四条边必须全与周期边界相连;
3.想过试图加入左右稍缩小尺寸的waveport,使其与X方向两周期边界不接触,但发现会造成较大的反射。
设置成磁壁可以吗
设成磁壁就不是周期边界了呀
我也遇到这种问题,现在你解决了吗?想请教下。
木有啊
