关于波导中电场线闭合的问题
05-08
问大家一个问题,今天突然发现,有点想不通了。大家都知道电场线不闭合,起于正电荷,止于负电荷。但是在同轴波导和圆波导中,高次模的电场线怎么是闭合的?
看下图

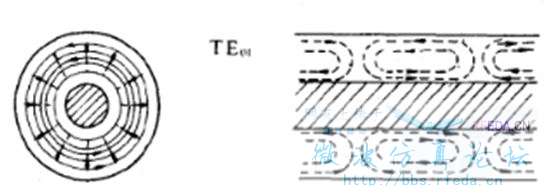

这是同轴线中的TE01模,它的电场线是闭合的。另外像圆波导的很多高阶模的电场线也都是闭合的。求解。谢谢
看下图
这是同轴线中的TE01模,它的电场线是闭合的。另外像圆波导的很多高阶模的电场线也都是闭合的。求解。谢谢
闭合电场线表示闭合的这一圈场强相同而已。麦克斯韦方程的第一个电场旋度方程表示无源场中闭合线的场强线积分等于线包围的平面中磁场随时间变化的微分。
这是电磁波,不是静电场
楼上正解,不仅电荷可以产生电场,变化的磁场也可以产生电场。
电力线闭合和正负电荷有什么关系呀,又不是静电场。
