HFSS关于周期边界的建模
05-08

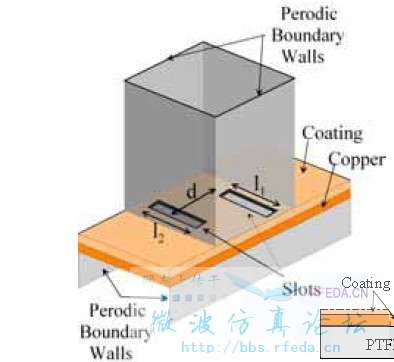

如何建模非照射型的周期边界问题困扰我很久,例如下图,是我看文献中的一个缝隙天线周期单元,在平行平板的上面金属导板上开缝,为了模拟周期结构,左右两侧设了两组周期边界(波导两侧、空气盒两侧)。
请问:对于这种结构,若我用HFSS去实现,那么该如何在前后加激励端口呢?(困惑:因为我本来加波导端口,却发现不能与主从边界接触,加Floquet端口的话,该端口的四周必须接触主从边界,而这个模型中上下是金属板)

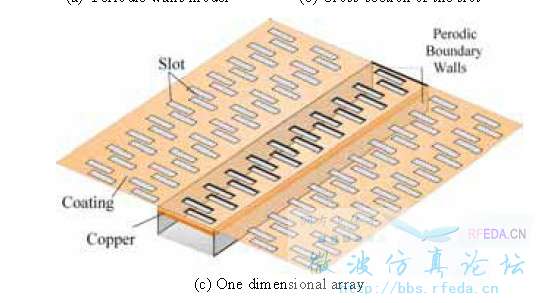

取沿传播方向的一列线阵分析,如下图,最开始的那个图便是先提取线阵中一对缝隙进行分析的情况
请问:对于这种结构,若我用HFSS去实现,那么该如何在前后加激励端口呢?(困惑:因为我本来加波导端口,却发现不能与主从边界接触,加Floquet端口的话,该端口的四周必须接触主从边界,而这个模型中上下是金属板)
通过你的叙述和图片,我对这个模型理解是这样的:
下面的就是一个直波导,直波导上开缝,开缝的上面那个小方块是空气盒子。
你要实现的是一个横向的拓展,就是横截面凸字形的拓展。
不过你说左右两边没有金属···我就凌乱了,难道下面的不是波导额···那不太懂这个原理额···我看你那个图片上两边是周期边界,以为只是一个示意图,意思就是波导横向拓展,没想到那两边都没有金属,空气拓展,这就变成了平面电容器了···
如果理解没错的话,您要仿真的是波导横向无穷排布的阵列,可以让波导壁有点厚度试试,不让wave port和主从接触
如果波导和波导之间可以有点缝隙的话,也可以直接把空气盒子和波导两侧直接留点距离
是的,是横向无穷排布。我不太理解这个“波导壁有点厚度”,因为是上下平面波导,左右两边无金属板,而是主从边界

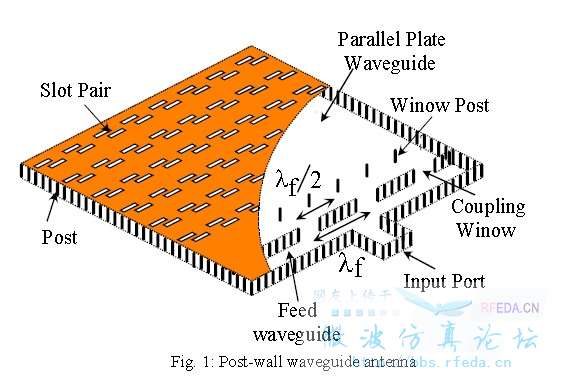

嗯,是个平行平板天线,不是矩形波导,完整模型如下图:
取沿传播方向的一列线阵分析,如下图,最开始的那个图便是先提取线阵中一对缝隙进行分析的情况
哎十一出去玩了···不晓得你的问题解决了没,看到你这个全图,底下金属柱子,用的是SIW(平面集成波导)?要是不是的话,那我就看不懂了额···可以指点下我,学习学习
