关于ADS工具linecalc计算传输线宽度与长度

05-08
如题,我在用ADS工具linecalc计算传输线长度时发现有很多选项要填写,关键的几个就是介电常数Er,板材厚度H,损耗角正切TanD,特性阻抗,传输线电长度,工作频率。除了这些,还有哪些是需要填写的?还有,各位前辈有没有更好的计算传输线的软件,能否告知在下,谢谢啦!

认识的人都用这个来做计算,lz想要什么东西?

我做24GHz威尔金森功分器的仿真,感觉计算不太准确,我就想是不是软件里面有些项目没填或者还有更好的工具。

txline。这个软件很小,不必安装庞大的ADS

谢谢您的帮助!

那个是没有问题的,60GHz,300GHz在芯片上设计都用这个经典公式编写的tool。
至于你说不准确,是仿真不准确还是test不准确。一般仿真的时候我会微调一下那个线宽来最优化,微调幅度不会太大。

linecal挺靠谱的,一般没什么问题

是仿真不准确。如果按计算的尺寸,S21结果很不理想,慢慢改的话S21最好的时候才能到-4dB。

S21是损耗问题,可能是基片的损耗问题,24GHz时候0.018mm厚的metal应该损耗不大的。你看看你在仿真中选择的是什么基片,然后他的loss tan是多少

谢谢您的回答,我用的是ROS5880 厚度0.508mm  loss tan 是0.0009


不知道你怎么做的了,刚才用Linecalc算了一下,24GHz在RT5880(er=2.2,h=0.508mm,t=0.018mm)中的50Ohm传输线宽度是1.467529296875。我在HFSS里面建模用的1.47mm宽度,仿真出来S21/S12是基本没损耗,S11/S22都是-30dB以下。

谢谢您的回答,我用的是ROS5880 厚度0.508mm  loss tan 是0.0009

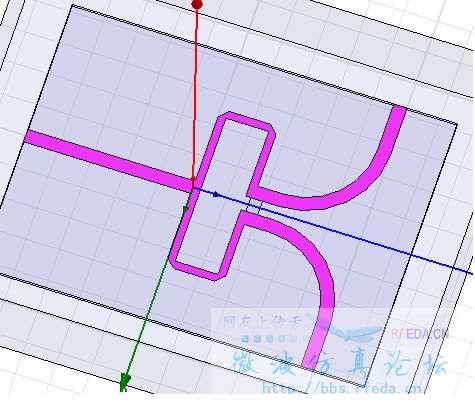

我的结构如下,公分器臂长是3/4个波长:



不知道是不是结构不行。

小编  我想问你  优化的时候你修改了哪些变量  是goal里面的那些参数  还是基板的厚度或者特性阻抗什么的?

我没有优化呢!仿真的时候就是改改宽度长度什么的。

这个材料损耗不大,应该是匹配的问题

谢谢您的回复。
