HFSS的power divider仿真問題
05-08
小弟最近在模擬一篇論文的結構,但是模擬出來的結果卻與文章的結果有點出入,不曉得小弟哪邊弄錯了...懇請各位高手幫忙解決!感激不盡!
还有一个是设置的迭代次数太少了,只有10次,迭代精度只能到0.04,建议增加迭代次数

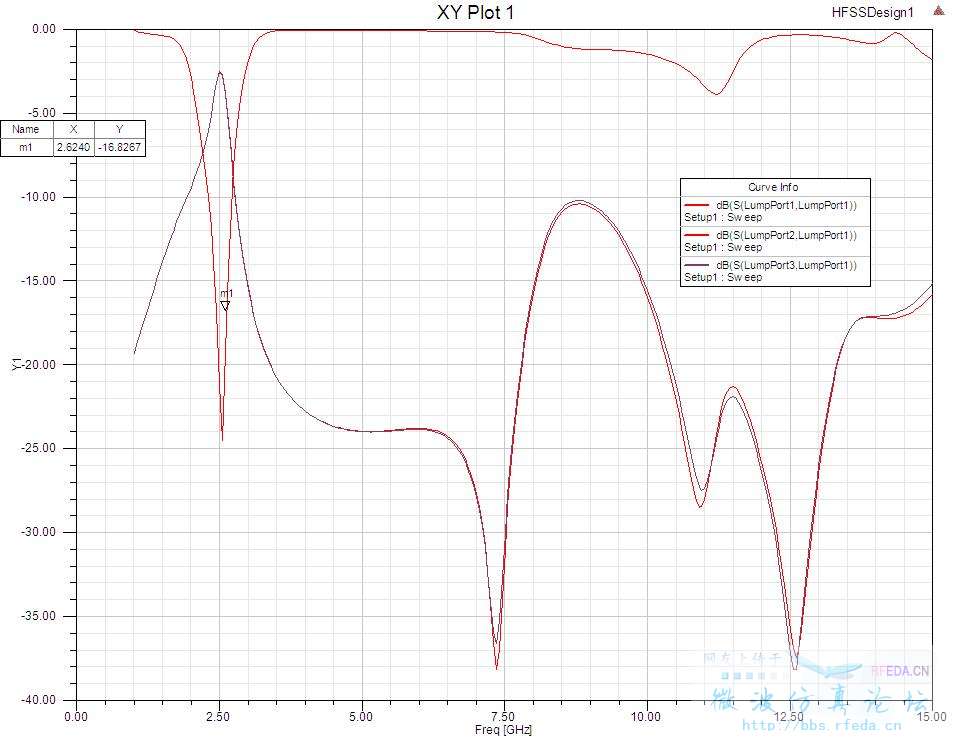

附件是仿真的结果,电脑太烂了,精度到0.04就算不了了
看了看模型,有两个明显的错误
一个是微带线不要用finite表面,应该改成perfE;或者用finite表面,改成铜
finite表面是随着波长逐步衰减的,默认的衰减比较大
二是扫频不用fast,改成差值算,hfss算太宽的频段不行,差值算法会扫几个频点再拟合,要好点
感謝您的提醒!調整過後數據已接近多了!
good
