HFSS中共形建模的问题

05-08

我在HFSS中建了一个圆柱，一个矩形，矩形的一条边和圆柱的面相切，准备使用edit->surface->wrap sheet将矩形贴在圆柱的表面，可以贴上去。效果如图：

贴上去以后如下图：

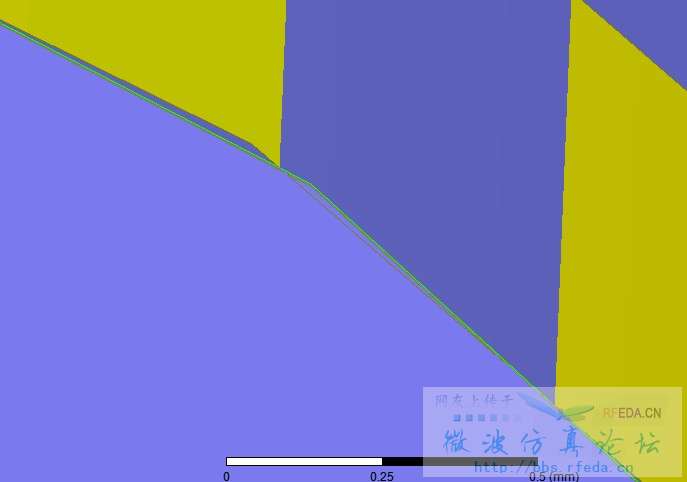

发现好像有很多棱，感觉矩形面和圆柱面之间并没有完全的重合，经过放大，从地面想着Y轴的正向看，效果如图：

感觉确实有间隙，不知道是视觉问题，还是软件的问题，不知道到底有没有贴上去。忘知道的人解释下，谢谢！如果有更好的贴上去的方法，忘不吝赐教！

这是软件的问题
因为FEM剖分网格是多边形的，所以HFSS画的圆都是多边形
算的结果是没多大差异的，不影响结果
如果看的不爽，可以点开圆柱的属性栏，command那个
在number of seg 选个比较大的数就可以了
但是对结果真心影响不大

从底面向y轴正向看

顶一个，求高人解答

谢谢指导，高手啊，哈哈

我现在知道了，选中物体，可以在选项中找到一个厚度的选项
