CST中波端口设置的问题
05-08

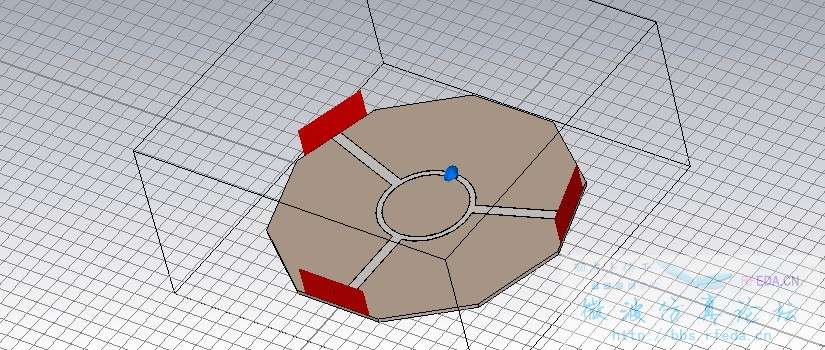

请问在CST中设置波端口的时候波端口必须与全局坐标面xyz平行吗?
出现错误:Waveguide ports must be aligned with Cartesian coordinate planes for the transient solver.
有没有什么办法在不改变当前模型的情况下解决问题呢?
出现错误:Waveguide ports must be aligned with Cartesian coordinate planes for the transient solver.
有没有什么办法在不改变当前模型的情况下解决问题呢?
恩,必须平行于xyz坐标轴才行。
可以试试离散端口
谁帮忙看看呢?
离散端口是可以的,就是不知道结果有没有什么误差之类的
我一直都觉得这是CST的一个软肋,非常蛋疼,目前除了把端口延长,拐弯成平的,我还没找到其他办法。
谢谢大家的回复,学到了很多
Lumped port is more practical when wave port is not accessible, but not as accurate as wave port does.
