HFSS仿真Wilkinson功分器有问

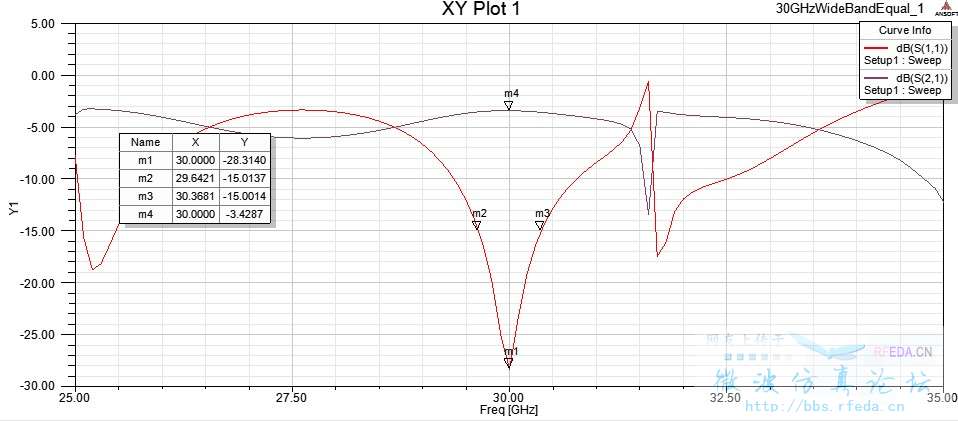

设计了一个宽带的30GHz的Wilkinson功分器,但是带宽最大只能达到1GHz,且结果如下图,我想知道不管是S11还是S21在某些频率上面都会出现尖峰,这是什么原因造成的呢?
不用看论文了,最经典的教材上的就行,清华大学的《微带电路》这书上就有宽带公分计算范例并计算出了1倍频程 2倍频程 3倍频程。的各级传输线阻抗和隔离电阻值, 很准 我试过,直接在HFSS里照着宽度画就行了。
感觉LZ偷懒了,LZ想通过四分之一波长阻抗变换实现这样的功分器,阻抗特性显然和这个四分之一波长阻抗变换段的带宽相似。个人意见。仅供参考。
你好,感谢回答。我刚接触这个不久,也看了好多关于这方面的论文,我是按照一篇IEEE上的英文文献设计的,里面的推导过程我也看懂了,我之前设计的一个低频段的效果很好,带宽可以达到23GHz,但是用同样的方法设计到高频却出现问题了。另外,您说的阻抗特性和四分之一波长阻抗变换带的带宽相似,是什么意思啊?
我现在就是想设计一个高频段的宽带的功分器,要求带宽在4GHz以上。
本人确实是小白,接触这个也就20天左右,希望高人给指导
我觉得楼上是说 你应该用多级阻抗变化增加带宽。
我也想用多级阻抗变换增加带宽,但是不知道每节的阻抗的数值怎么计算,谢谢
要多宽的带宽? 阻抗计算方法一般微波书上都会有
我知道的计算一般都是奇偶模分析的方法,我看了似懂非懂,好多论文中给出的公式也不一样,所以有点纠结
非常感谢,很有帮助
宽带只需增加级数就可以了8
是的,之前也知道增加级数,但是每级的阻抗怎么计算,每级的隔离电阻是多少,我还没搞懂,后来看了微带电路,稍微有点清楚了
我想知道隔离电阻怎么画的啊? 需要设置什么材料之类的吗?
画一个矩形,设为lumped rlc boundary

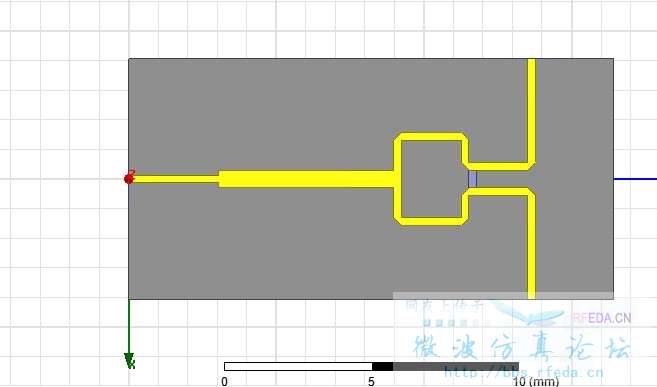

可以使用多级变换,wilksion带宽还是可以的!从图上看你的模型有点怪怪的
去看书吧,上面有计算公式的。
