微带天线仿真疑问
05-08
天线正面辐射面

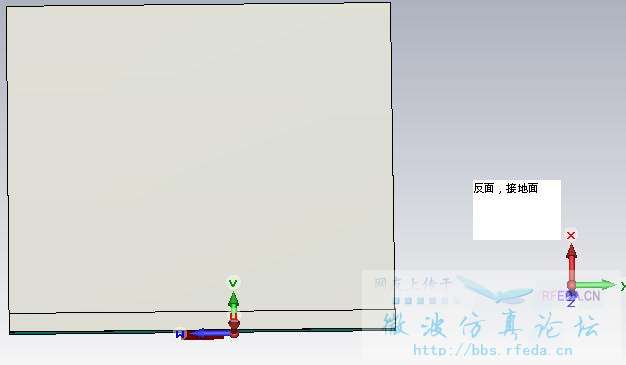

天线反面接地面

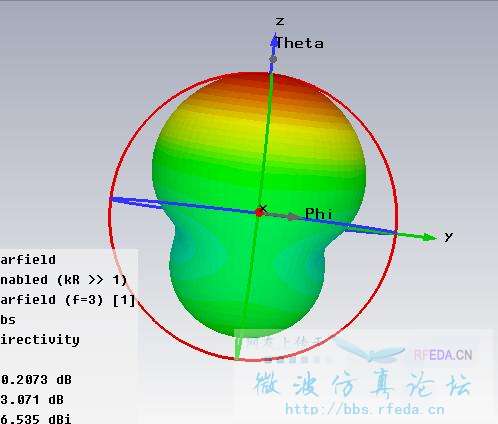

仿真得出的3D图

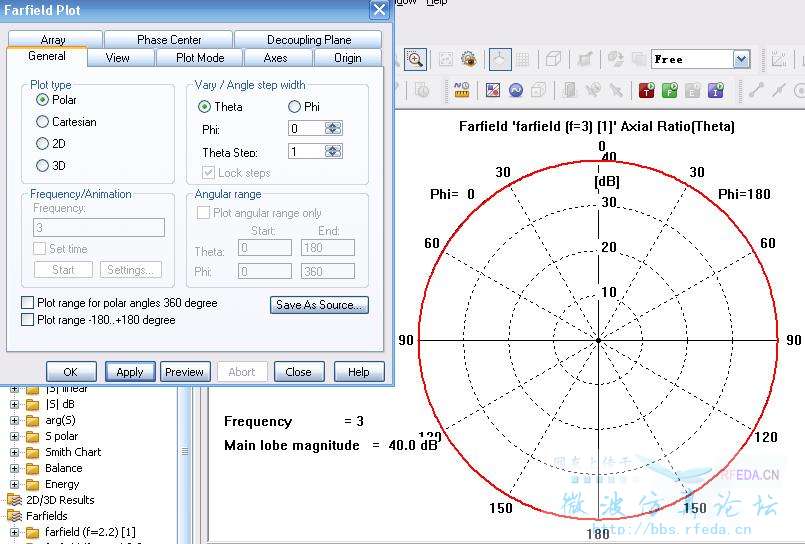

天线轴比，条件是Phi=0°时theta面，我自己看不懂这个图
有以下几个疑问：
1. 这个天线为什么接地面那面还有很强的辐射，不是这种微带天线是朝上空辐射的吗，就是说是辐射面向上辐射的吗? 个人觉得是不是接地面不够大的原因，如果接地板加大那么向上辐射的能力就更加的强，是这样子吗?
2. 仿真微带天线的时候说要看轴比，那么我这个轴比是多少，是怎么看的呢，书上说的是小于3db就比较妥，请教下高手。
3.怎么我想上传附件的时候不能上传CST格式的仿真文档啊，只能上传些WORD和PPT之类的文档，怎么回事，麻烦顺便也告知下，谢谢！
LZ使用CST仿的?
是的，请问有什么指教吗?
1 背面肯定会有辐射的，这也是天线测试需要测试前后比的原因，增加GND的面积确实可以提高前后比，也可以加个侧边，至于侧边的高度和位置需要仿真调试
2 CST轴比不知道怎么看，不过一般是看辐射方向一定角度的轴比
3 仿真模型只能是先压缩再上传
仿真单个单元实在不赞成用CST，因为CST用的是积分算法，适合算大结构的天线或者阵列；单个天线还是建议HFSS
