HFSS 13里面 wave port设置问题
05-08
在HFSS 10里面wave port设置会有下一步然后可以画积分线，在HFSS 13里面怎么画，
不是也有么?
小编留言：
在哪有，大哥
我没有找到吗，然后，它也没有提示
13安装不了啊啊啊啊啊
设置完Name，点下一步，在None处点一下，选择New Line。然后你想设哪个方向为电场正方向，就把箭头对准那个方向就行（先点一个点为尾端，再点一个点为箭头端）
小编留言：
results 里面的Solution data中Max Mag. Delta S是什么意思

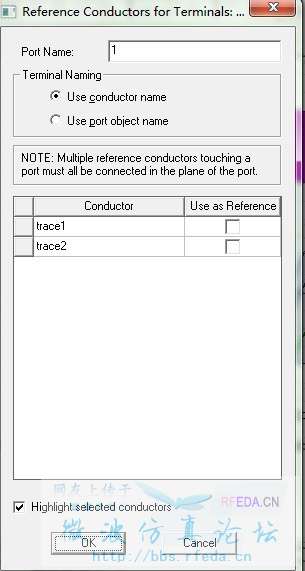

driven modal有 terminal没有。囧
小编留言：
results 里面的Solution data中Max Mag. Delta S是什么意思
那个是最大的delta S,就是一次自适应过程Adaptive Passes前后的S参数的差值，以此来判定是否收敛（收敛标准是在Setup中设置的值）
和10是一样的
这个问题我也碰到过，是不满足设置端口的条件，与版本无关
你这个是差分模式的端口设置，不用画积分线
