此图形巴伦那边怎么仿真
05-08

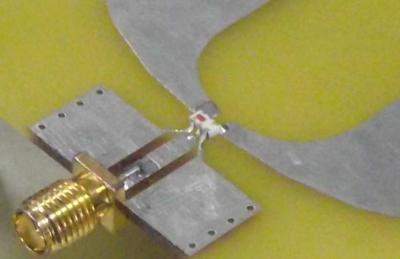

文章里面一个近场天线,图形如下图,实物图上有一个mini巴伦,hfss仿真的时候,巴伦没有,如何仿真呢,我想仿真这样子的天线可是就是这不会
造型优美的设计。
[
仿真的时候怎么加RLC呢
lz,你仿真出来了吗?求指导
你可以先按照它的尺寸画出来,可以通过长方形先倒4个角,再切去中间部分,记得这种巴伦要记得阻抗的变换,这就要你计算了,通过阻抗才能确定微带线的宽度,在txline里可以计算。然后就是电阻,可以设置RLC边界,右键边界条件里就有。
