二端口网络入射功率及归一化电压问题

05-08

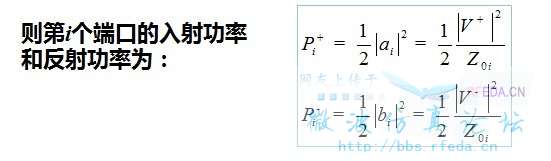

对于二端口网络,ai是入射波,bi是反射波,为什么入射和反射功率是


这个呢?
功率的公式不是P=UI=U平方/R吗,它这里的P貌似是按P=1/2U平方来算的呢?

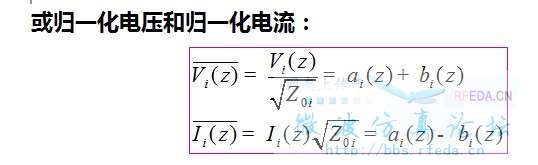

还有就是归一化电压和归一化电流的问题


为什么归一化电压是除以Z0而归一化电流是乘以Z0呢?

没有人吗、、、、

这两个问题难道你看的书上没有答案么?
第一个问题中的 2分之1,没记错的话是因为 正弦波 取模 再 平方 得到的。(具体的翻书吧,哪里找到的这个公式,哪里就该有解释,可以看看D. Pozar的Microwave Engineering)
第二个问题,归一化的 电压 和 电流,目的就是为了 取 平方之后能直接 等于 功率,所以才一个除,另一个乘
纯凭记忆,谬误难免,正确解答,以书为准吧。
