谁能帮忙解释下这个平板（壁挂）天线的原理吗？

05-08

小弟初来乍到，请大侠帮忙解释这个平板天线的原理?

微带吧

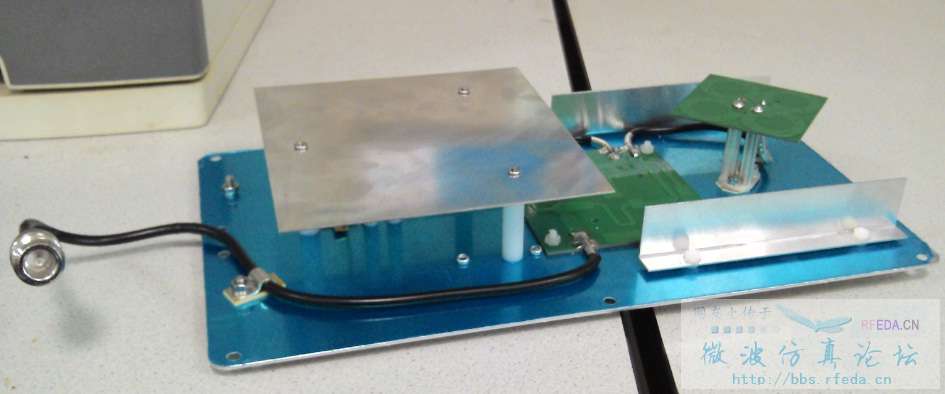

第一、二张图里大的那个天线（银白色的）是 L型探针馈电的贴片天线。L型探针为了增加带宽

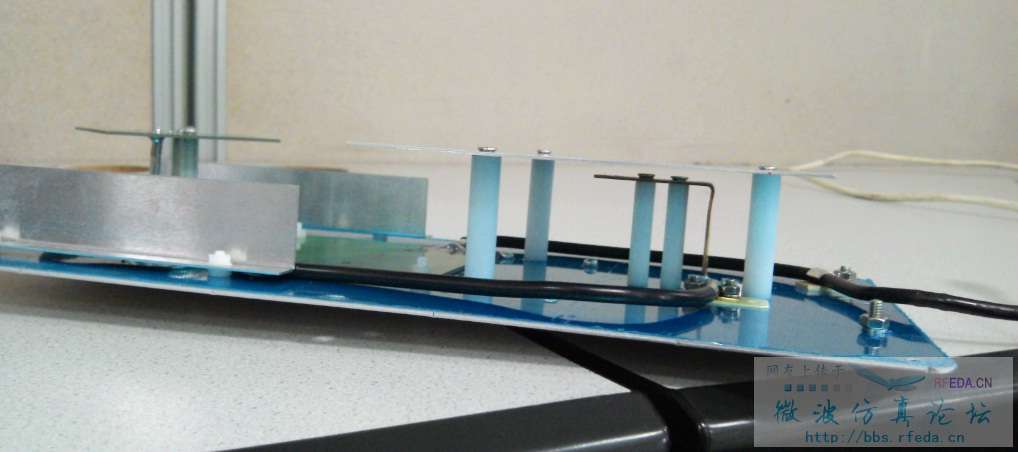

贴片距离反射板约4分之1波长，看上去应该是单极化的。

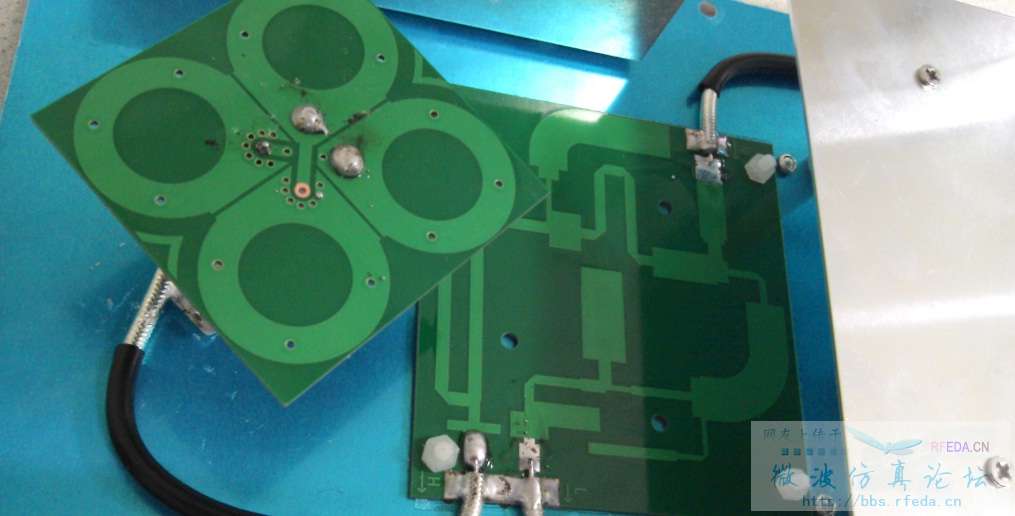

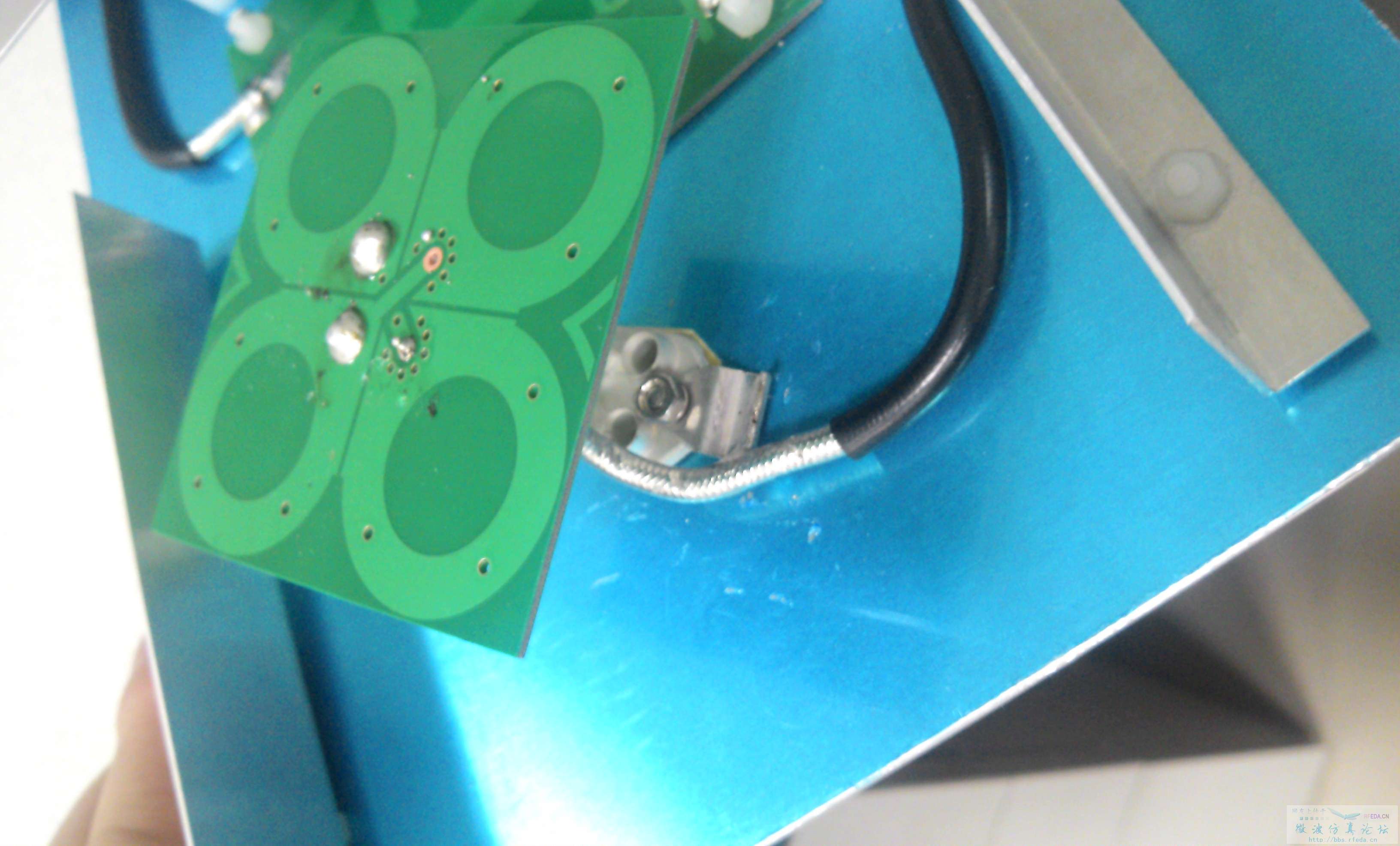

最后一张绿色的（左边那个）像是双极化的天线。右边那个三端口的网络是双工器，用于馈电隔离高频和低频天线的。
综上，你这个是个双频双极化的天线（至少高频天线是双极化的）
没有给具体尺寸，具体频率说不好。

谢谢2楼的大哥，受教了

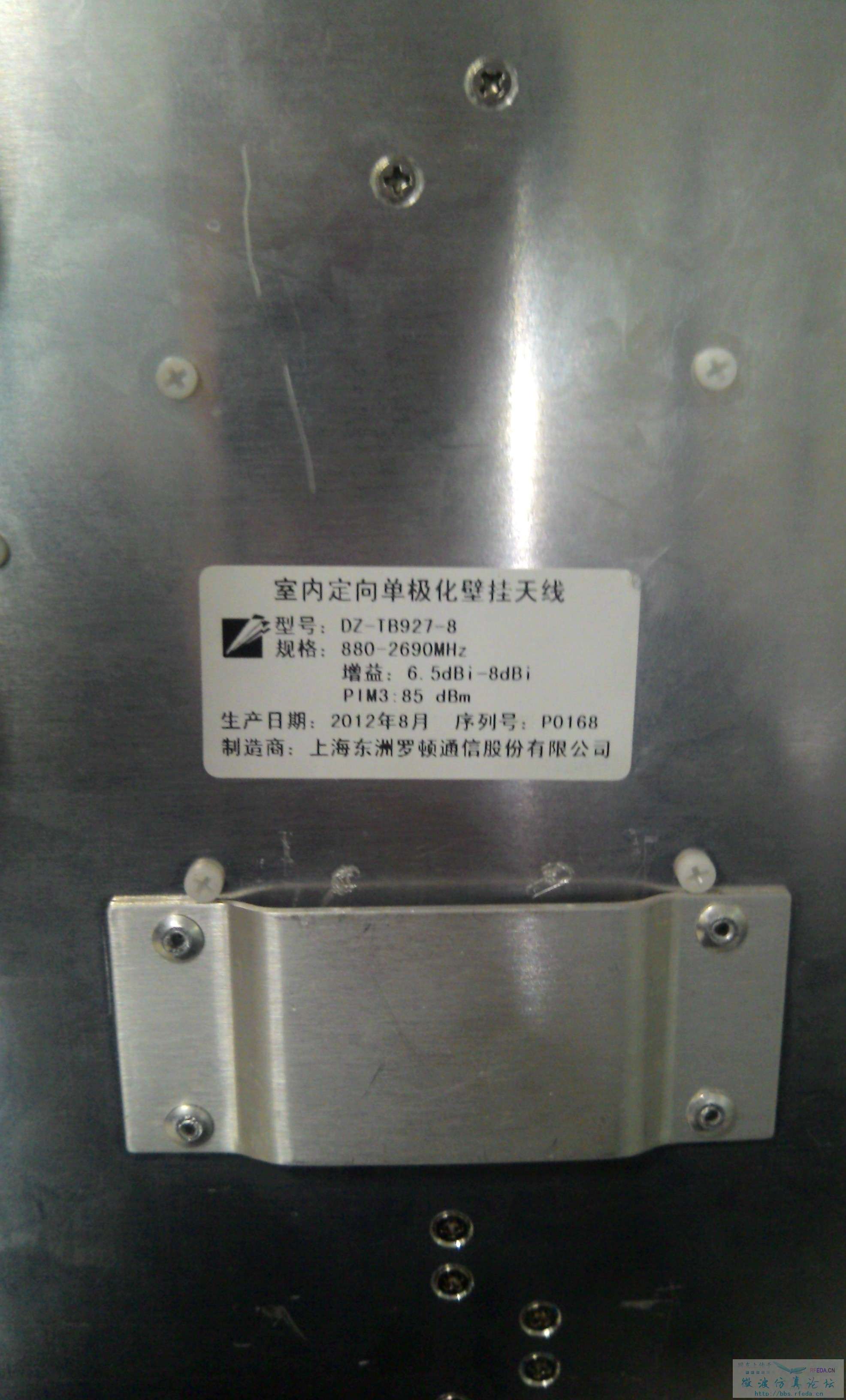

这个是中国移动微蜂窝基站用的多频段平板天线，支持880MHz-2690MHz，即支持EGSM、GSM、DCS、TD-SCDMA、TD-LTE、WLAN制式。

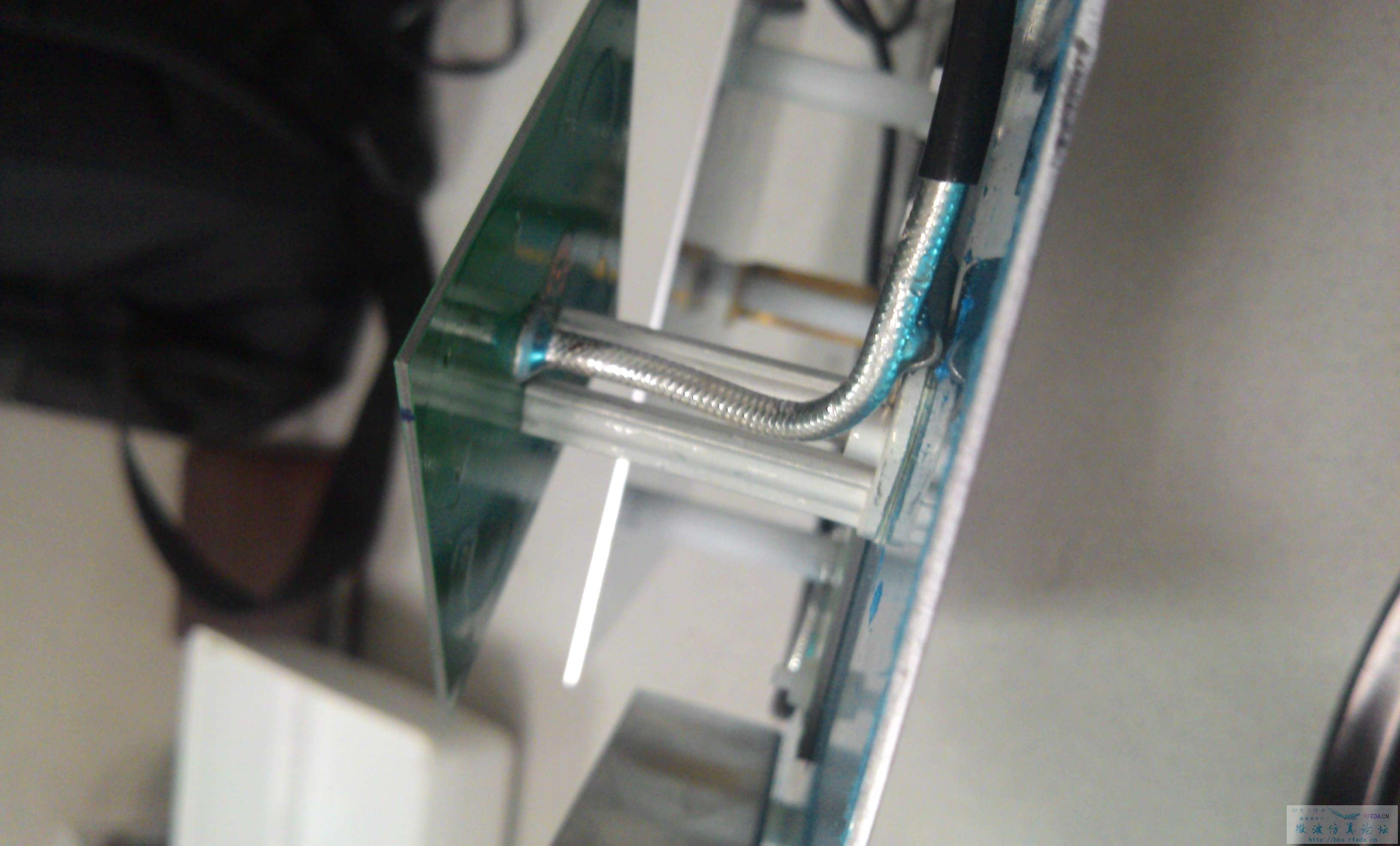

再给几张详图：

请帮忙解释下，这天线是如何支持这么宽的频段的，这种设计是否合理，若用于多制式网络是否能达到预期的覆盖效果?十分感谢。！

真心学习，谢谢分享了

银白色那个天线（大的那个）是支持低频段的天线，采用增加带宽的L探针，带宽应该可以达到20%所以覆盖800MHz到1000MHz左右应该可以。

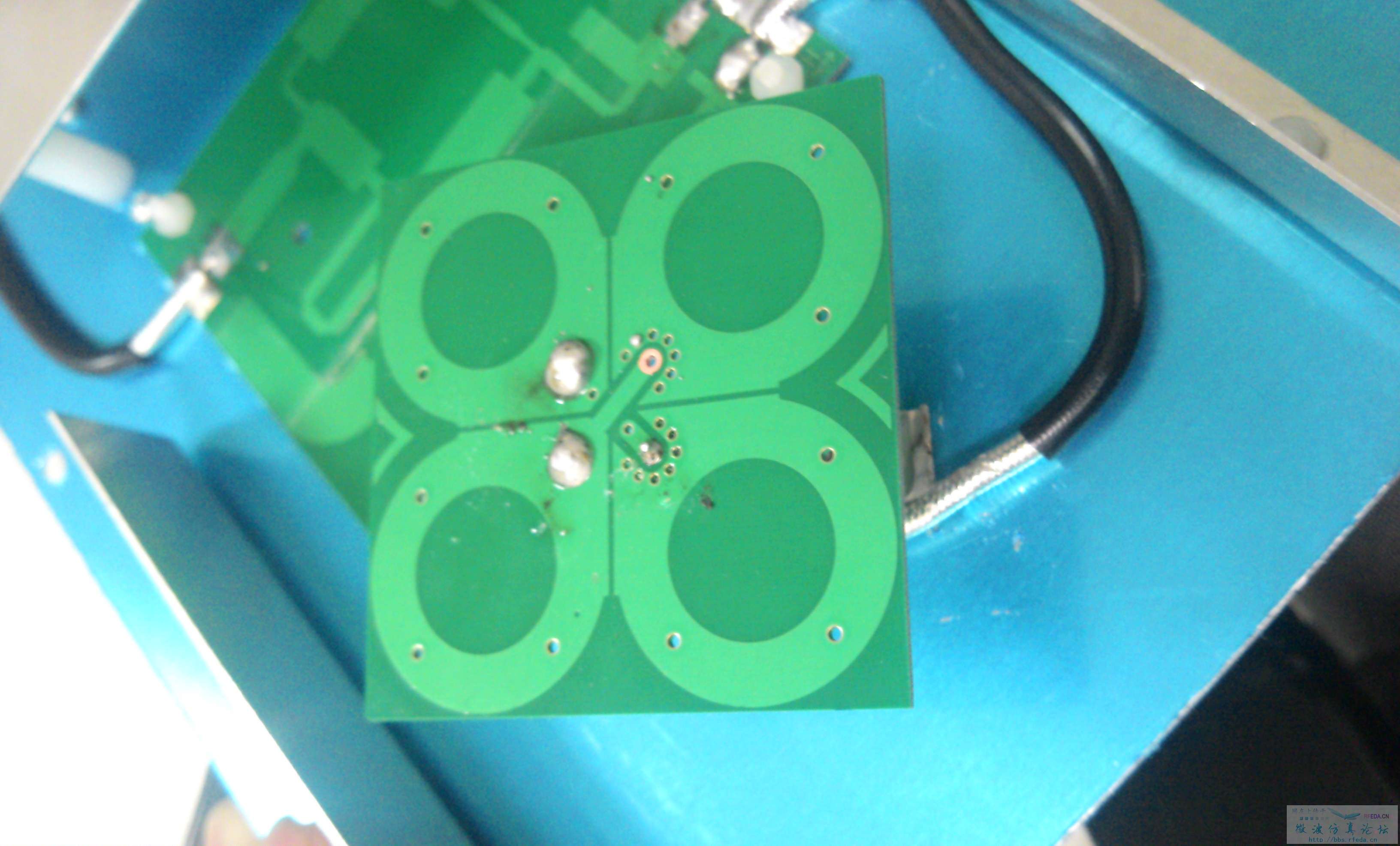

绿色那个是覆盖高频用的，通常带宽可以做到从1700MHz到2400MHz，差不多是可以覆盖你说的那几个频带。
覆盖效果要看了方向图，驻波的测试指标才知道

我们那里的产品怎么跑这里来了

这天线方向图不怎么的驻波可以调出来
