自己仿真的功放S参数,有点问题要请问各位大牛

05-08

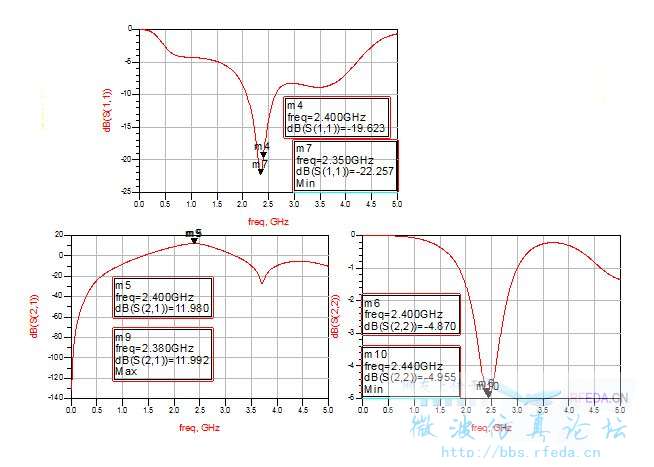

我设置的频率在2.4 GHz,但是仿真出来的S参数的最好的值都不在2.4 GHz,这个正常吗?然后就是S22的值感觉有点大,有什么办法可以再变小一点(大概和S11差不多就好。)?还有就是S21在3.6 GHz那边凹下去的可以怎么修改啊。?

做过负载牵引后,S22通常都不会太好了。
牵引和S22 鱼和熊掌不可兼得

输出匹配不好,改改输出阻抗

请问怎么改丫?是把现在的整个电路再做一次负载牵引吗?

凑热闹,围观一下

输出匹配不好,改改输出阻抗

不是做了负载牵引之后,得到最佳输出阻抗,然后进行匹配,才能得到最好的S22吗?为什么说做过负载牵引之后,S22就不会太好呢?

在一般放大器的情况,也就是纯线性的时候,最佳匹配会得到最大的增益。
在功率放大器的非线性的情况下,最大输出功率(功放的重要指标)需要的负载 并不一定是 匹配最好的负载,所以才会有负载牵引这么一个手段来调节功放性能。
所以我才说 最佳匹配(S22好)和负载牵引(输出功率高)是鱼和熊掌不可兼得。

模拟一般不准,需要调试.

有源放大器的模型不够准确,故模拟不够准确。

无源一般比较准确,只要你模拟的参数与实际的原件参数比较接近。

一般功率放大器的最大功率输出点都在原图上偏离短路点的地方,驻波一般在2以上

需要板级调试,匹配。

那请问一下输入匹配一般用什么呢?我输入匹配用源牵引之后S11也不好。如果想要S11好,那输入匹配的数值该怎么确定呢?
