请教图中匹配值是怎样算出来的,我用史密斯圆图算出来的跟它不一样

05-08

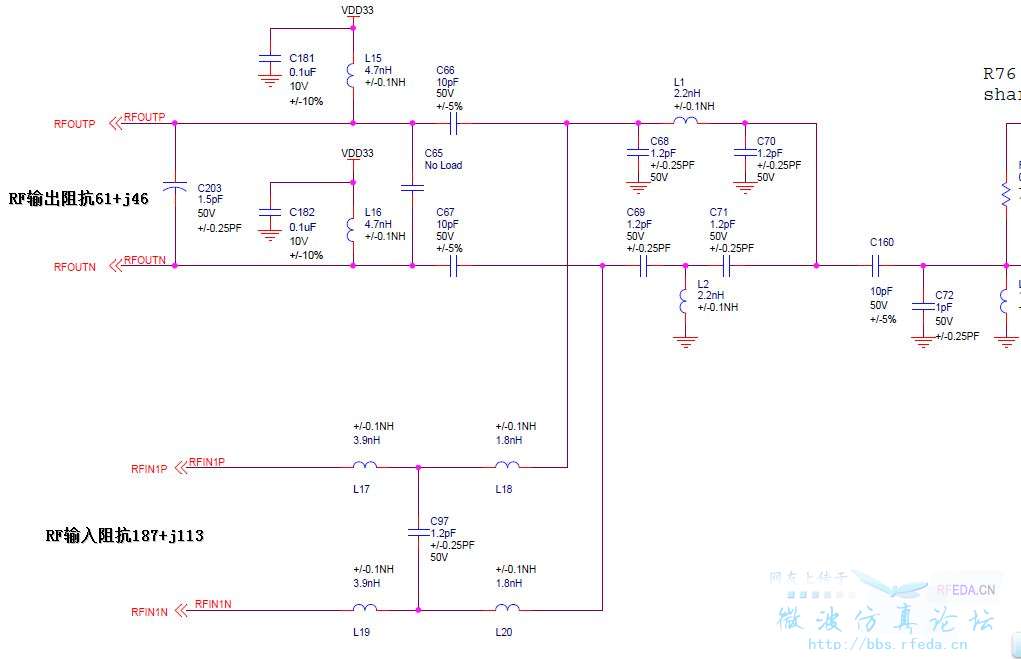

最近在做一个wifi小模块,RF段匹配电路,除了RF输入部分的那段,其它的老是算不到跟demo一样的。所以请高手帮忙看看,输出阻抗匹配电路跟巴伦的值都是怎样出来的?谢谢。


哦,差点忘了,wifi是2.45Ghz的,走线走的是单端50欧,差分100欧
