求助！ADS2008射频电路设计与仿真书中关于功放优化的问题！

05-08

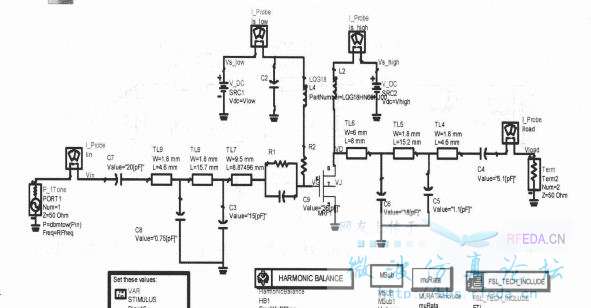

书上功放设计最后进行优化两句话就从第一张图跳到了第二张图。有点迷糊。两张图差别还蛮大的。请问一下中间到底是怎么做的啊。给个大概的步骤思路就好啦不胜感激

第一个问题，个人理解就是经过优化之后；

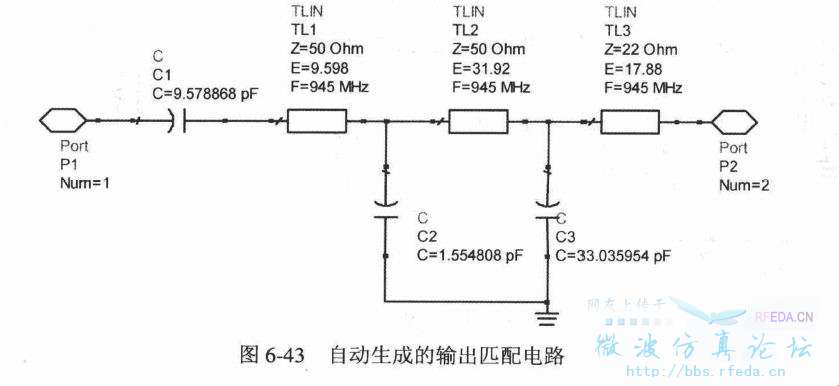

第二个问题，TL3之所以是低阻抗，主要是考虑到管子的漏极宽度，微带焊盘的宽度要大于等于漏极宽度，对应阻抗要低于50欧姆；
最近也在做这个，遇到一些问题，正在解决中，大家共同交流

再补充一个问题。在做负载牵引的时候，为什么书上的3段微带线Z不一样啊?

我做的时候都是50.。

第二个问题我懂了，第一个还是没懂。经过优化是指把原来图中的元件都替换成微带的吗?

经过优化是指把原来图中的元件都替换成微带的吗,是不是?

不知道啊。看上去是吧。不然ADS还能自动替换吗。

集总元件用ATC或者村田电容模型，微带用实际长度和宽度代入

最近我也在做这个，为什么我优化过后出

现报错

.。不知道啊。你把整个电路图贴出来看看吧。

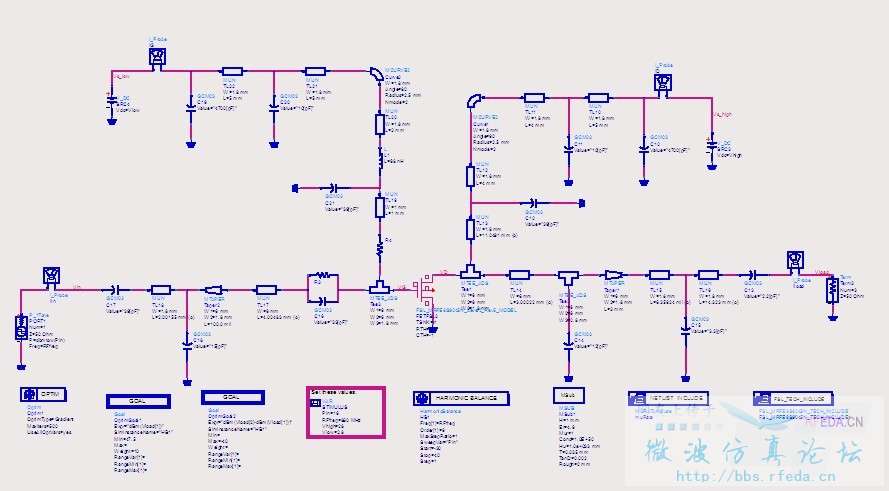

这个图具体是怎么由前面一个图替换过来的有哪些是需要改的啊怎么会报错呢
