倒f天线电阻匹配问题
05-08

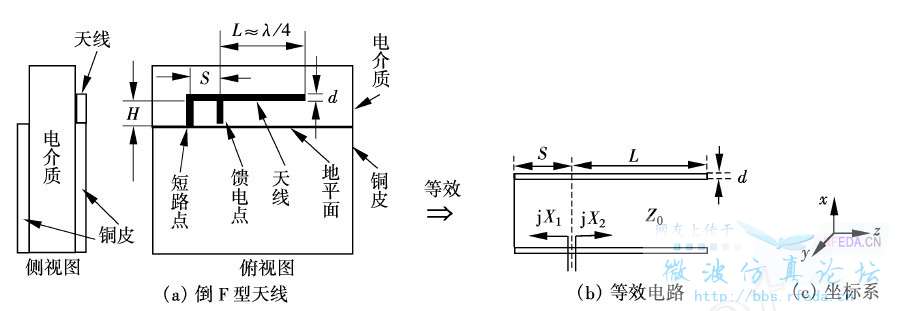

请问倒f天线电阻如何匹配呢?这图是在某篇论文上看到的
设计是L=60mm,W=27.3mm。如果按照L为四分之一波长来看的话，谐振频率需要设定在859MHz， 四分之一波长为87.3mm，L小于四分之一波长，应该怎么匹配50ohm电阻，来确定同轴馈电的位置?而且我同轴馈电参数是外径b=1.9mm，内径a=0.5mm，填充材料是polystyrene介电常数2.56.已经匹配到50ohm。还有，是不是无法用微带天线的分析方法设计贴片尺寸,微点天线方法只能用于分析?求教！现在感觉好乱。
设计是L=60mm,W=27.3mm。如果按照L为四分之一波长来看的话，谐振频率需要设定在859MHz， 四分之一波长为87.3mm，L小于四分之一波长，应该怎么匹配50ohm电阻，来确定同轴馈电的位置?而且我同轴馈电参数是外径b=1.9mm，内径a=0.5mm，填充材料是polystyrene介电常数2.56.已经匹配到50ohm。还有，是不是无法用微带天线的分析方法设计贴片尺寸,微点天线方法只能用于分析?求教！现在感觉好乱。
调整馈电端的微带线与1/4λd的距离，地平面与馈电端的距离，就可以实现天线的共轭匹配。
小编留言：
倒f天线的长和宽相加为四分之一波长，这样馈电端位置就不好找了。请问馈电位置有没有具体的公式能算出来的?谢谢～
波长应该考虑介质，例如相对介电常数为2，则四分之一波长是87.3/sqrt(2)=61.7mm，与60mm很接近。
小编留言：
但我的介质就是空气，介电常数差不多是1该怎么办?
xuexiyixiale
xuexiyixiale1
xuexiyixiale.
huitoukankan
期待高人能帮你解答期待高人能帮你解答
